Antennen, Schüsseln und Masten
In meiner Umgebung gibt es einige Antennen, Schüsseln und Masten. Hier ein Paar Beispiele. Vielleiht kann jemand sagen, was das genau ist, was man damit sendet, empfängt oder misst? Der große Masten ist geschätzt denke ich höher als 150m.
Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
2 Antworten
Bild 1:
Das ist DVB-T2 Fernsehen oder DAB Radio. Man sieht hier, dass der Mast mal "Kastriert" wurde. Analoges Fernsehen und Radio hat eine deutlich niedrigere Frequenz und damit eine größere Wellenlänge. Die Antennenlänge muss zur Wellenlänge passen. Durch die höheren Frequenzen bei der Umstellung auf digital muss der Mast dann eingekürzt werden.

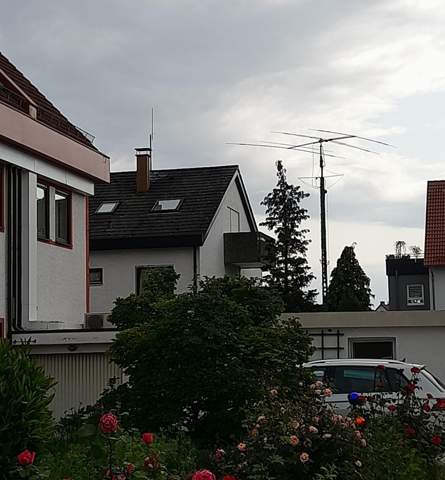

Bild 2:
Das ist eine Kurzwellenantenne für Amateurfunk mit Richtcharakteristik um das Signal gezielt in eine Richtung ab zu strahlen um mit weniger Sendeleistung mehr Reichweite zu bekommen.
Meistens ist die Antenne fest auf ein Amaterurfunk Relais ausgerichtet oder Drehbar.

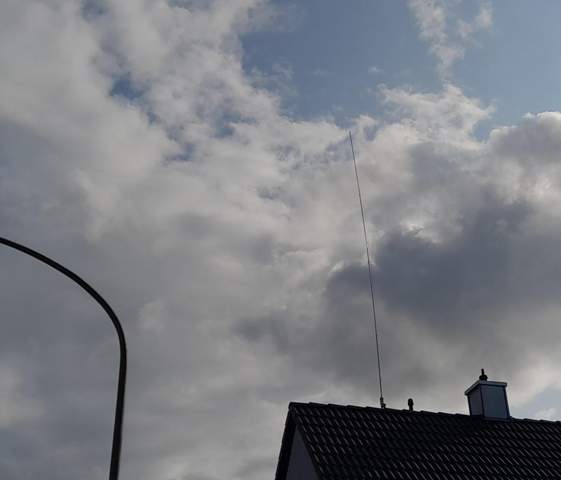

Bild 3:
Das ist ein sogenannter "Monopol", eine Rundstrahlende Antenne wie sie für CB-Funk verwendet wird. Die könnte auch von Amateurfunkern verwendet werden, aber die große Länge deutet auf eine sehr niedrige Frequenz hin, Amateurfunker benutzen normalerweise höhere Frequenzen als CB Funker.

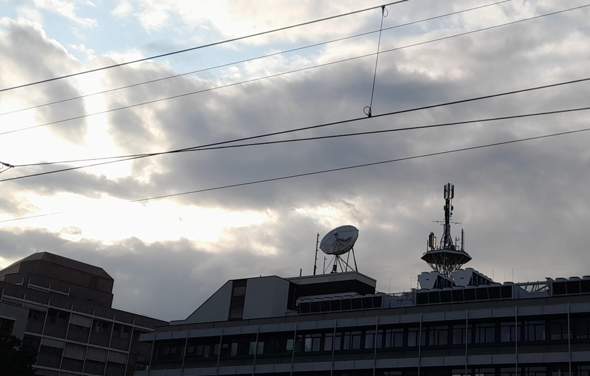

Bild 4:
Das ist eine Satellitenschüssel. Die zeigt deswegen so steil nach oben weil die Schüssel direkt auf den Satelliten ausgerichtet ist.
Schüsseln für den Heimischen SAT TV Empfang sind Offsetschüsseln. Der Empfänger guckt von unten in die Schüssel rein so dass die Schüssel zwar "von oben" empfängt, die Schüssel an sich aber eher waagerecht zeigt. Zwar verliert man dann Wirkungsgrad, dafür bleibt aber kein Schnee in der Schüssel liegen.
Das Ding im Bild sieht nach einer 5 bis 10 Meter Schüssel aus. So große Schüsseln werden entweder für Einspeisung von Kabelfernsehen verwendet oder als Sendeschüssel um Signale hoch zum Satelliten zu schicken.
Diese Schüssel könnte das Kabelnetz der Umgebung versorgen oder zum Beispiel Deutsches Internet zum Satelliten Senden so dass man das auf Inseln und in Regionen mit schwacher Infrastruktur nutzen kann.
Bei mir in der Nähe steht eine Uplinkstation mit ganz vielen Schüsseln, die versorgen NATO Soldaten mit Internet und der Möglichkeit "Nach Hause telefonieren", und andere Kunden wie zum Beispiel Goldgräbersiedlungen mit Telefon und Internet. Da wird auch Arabisches Fernsehen ins Internet eingespeist damit man auch ohne eigene SAT Schüssel Arabische Sendungen sehen kann.

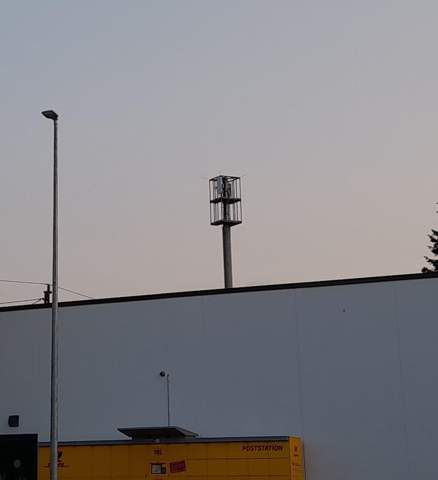

Bild 5:
Das ist ein normaler Handymast. Der ist für D-Netz (E-Netz hat 3 Antennen in 120° statt 4 in 90° Stellungen) und hat platz für einen zweiten Anbieter oder ein neues, zukünftiges Netz.

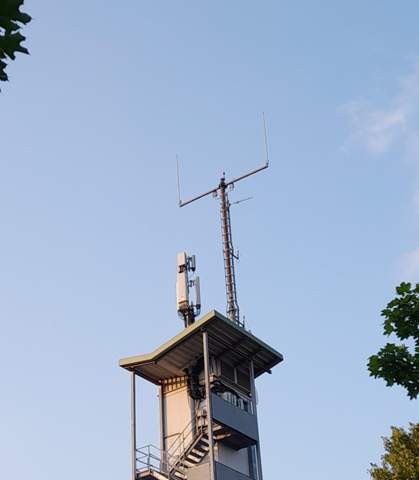

Bild 6:
Das ist Bahnfunk, wird vermutlich direkt neben einer Eisenbahnstrecke stehen. Der kleine graue Mast unter der Bahnfunkantenne ist wieder ein normaler Handymast.
Wow, super ausführliche Antwort und das war selbst für mich interessant, der normalerweise sich darüber in dieser Form nie Gedanken gemacht hat 👍👍👍
DANKE für Deine Zeit, den Text zu verfassen
P.S.:
zu Bild 6. Der Handymast ist höchstwahrscheinlich von der Telekom. Die haben nämlich einen Deal mit der Bahn so dass die ihre Masten an Bahnfunkmasten anbringen können und so die Umgebung, aber vor allem die Bahnstrecke mit Handyempfang versorgen. WLAN in der Bahn läuft da drüber.
Ich werde bald wieder Fotos zeigen. Vielleicht kanbst du die mir auch erklären
Bild 2 und 3 sind CB- oder Amateurfunkantennen. Der Rest sind wohl Richtfunk- und Mobilfunk-Antennen.
Aber warum dann als Schüssel? was ist da anders, als mit einer Antenne?
Dir ist schon klar, dass geostationäre Satelliten um die Erde kreisen, oder?
Ja, kenne sonst nur diese normalen Mobilfunkantennen
Nein, sie kreisen nicht um die Erde, sie sind an einem festen Punkt von der Erde aus gesehen.
Und diese Schüssel auf dem Dach diese Bürogebäudes?
