Warum ist in FreeCAD meine Aufpolsterung unsichtbar?
Erstellt werden soll dieses Teil:
Ich versuche gerade die Schiene an der rechten Seite an das Rohr hinzuzufügen. Eine entsprechende Skizze aus einem Rechteck habe ich erstellt. Wenn ich diese jedoch aufpolstern möchte entsteht kein Quader, sondern die Skizze verschwindet einfach.

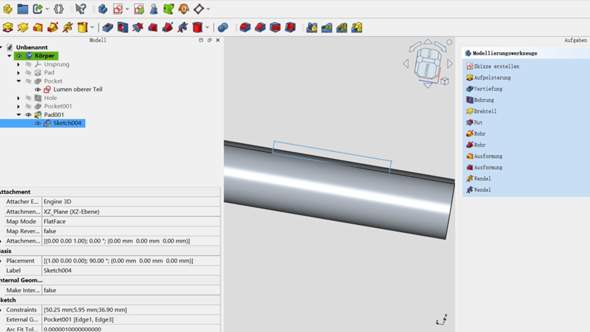

Ich wähle die Skizze aus:

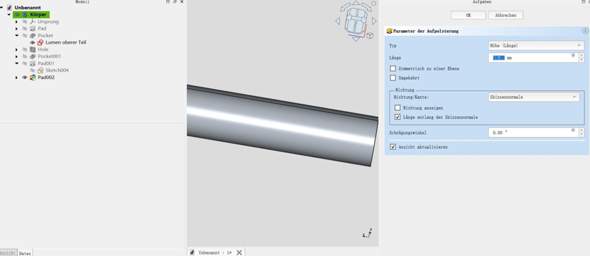

Dann klicke ich auf Aufpolstern und das Ergebnis sieht wiefolgt aus:
Die Skizze ist einfach verschwunden...
Hier ein Link zur Datei: https://rapidshare.io/1qjM/Mikroskoprohr.FCStd
1 Antwort
Der Sketch für diese Aufpolsterung muss so erstellt werden, dass er eine Verbindung mit dem Rohr ergibt. Daher sollte die untere Kante im Rohr verlaufen.

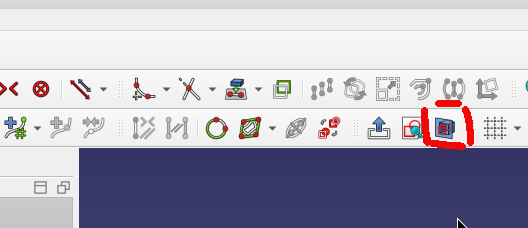

Im Sketch kannst Du auch einen solchen Sketch erstellen, in dem Du das Symbol drückst, was ich als Bild anhänge. Das sorgt dafür, dass die 3D-Ansicht geschnitten wird, sonst siehst Du die Linien dort nicht.
