Kann mir jemand zu diesem bild die Wahrheitstabelle erstellen?
Ich befinde mich in der Ausbildung zum Elektroniker für Betriebstechnik und ich habe Schwierigkeiten zu diesem Funktionsplan die Wahrheitstabelle zu erstellen, da ich nicht weiss ob meine Lösung richtig ist.
1 Antwort
Von gutefrage auf Grund seines Wissens auf einem Fachgebiet ausgezeichneter Nutzer
Elektrotechnik
E1 | E2 | Q1
0 | 0 |
0 | 1 |
1 | 0 |
1 | 1 |
Oben ist die vorbereitete Wahrheitstabelle.
Wenn du auf den Ausgang schaust, siehst du, dass gilt:
Q1 = (E1 und E2) oder (E1_nicht und E2_nicht)
D.h. in deiner Wahrheitstabelle hat Q1 in der ersten und letzten Spalte eine 1, sonst 0.

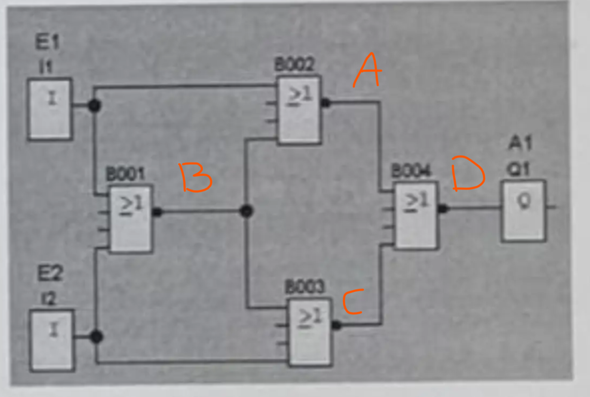

Wie du ohne gucken, sondern analytisch drauf kommen kannst, zeigt dir das untere Bild:
D bzw. Q1 kann nur dann eine 1 haben, wenn A und C an B004 eine Null haben.
A und C sind nur dann eine Null, wenn E1 und E2 = 1 oder E1 und E2 = 0.
