Schaltfolgekonverter - wie verbaut man ihn?
Hallo, ich habe einen LED streifen in meinem PC verbaut, jetzt möchte ich ihn irgendwie ausschalten, dazu habe ich noch einen Taster übrig, allerdings bräuchte ich einen Schalter, jetzt habe ich bei Conrad einen Schaltfolgekonverter (best. Nr. 701240 - 62 ) gefunden, als jemand nicht so viel von Elektronik versteht eine kurze frage hierzu: http://files.voelkner.de/700000-724999/701240-an-01-de-SCHALTFOLGE_KONVERTER_3_3_35VDC.pdf Die beiden grünen Kabel kommen einfach an den Taster ran, soweit ists klar. Genauso das rote, der +, schwarz dan logischerweise -, allerdings versteh ich nicht ganz wo ich jetzt meine LEDs dazwischenklemen muss. Das schwarze kabel der LEDs mit dem schwarzen des konverters und beide dan an die gleiche Stromquelle? und das rote kabel der LEDs an das gelbe des konverters oder wie?
Außerdem meine ich mich zu erinnern, mal gelesen zu haben das man mit so einem konverter zwingend eine LED verbauen muss, die als Sicherung fungiert? Ist nicht die Sicherung im Netzteil des PCs genug?
lg
2 Antworten
Rot und schwarz versorgen den Konverter, sonst nix. Und der gelb kommt an den schwarz der LED, falls diese rot und schwarz haben. Er schaltet die LED wie ein Schalter nach "-". Bild links unten.
Also , wenn ich jetzt nichts falsch verstehe oder überlese. Du hast einen ganz normalen LED Strip als DEKO und Lichteffekt im PC verbaut. Den willst Du seperat ein und ausschalten können !?!? Tja - Schalter / Taster (rastend) dazwischen - fertig... oder ?

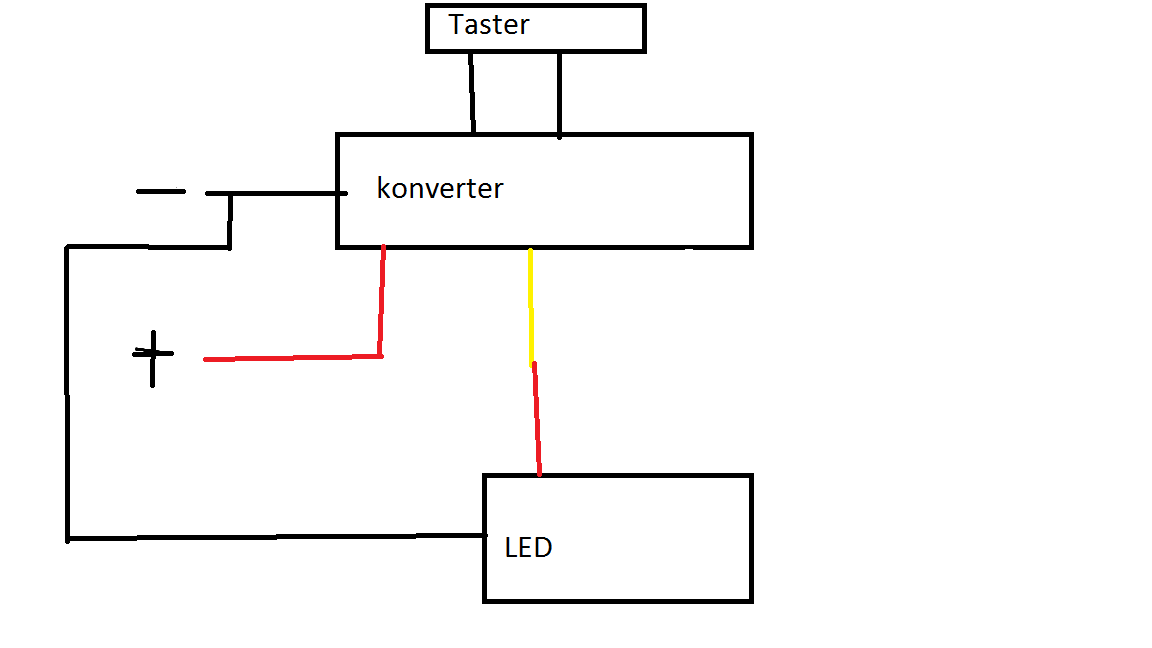

nein nicht ganz. Genau so einen LED streifen, den habe ich an einen Lüfteranschluss angeschlossen, funktioniert. Den Taster habe ich schon im Gehäuse, er hat nur derzeit leider keine Funktion (oder reset - was auch immer noch nie benutzt). Diesen Taster möchte ich nun als Schalter verwenden. Dazu dachte ich an diesen Schaltfolgekonverter: best. Nr. 701240 - 62 (nummer bei conrad eingeben dan zeigt er euch das richtige, kann nur einen link einfügen) . Er hat 3 Kabel auf der einen Seite und 2 auf der anderen. Die 2 Grünen sind für den Taster zum anschließen. Ich verstehe nur nicht so ganz wie ich die anderen 3 anschließen muss. Muss das schwarze kabel der LEDs mit dem schwarzem Kabel des konverters verbunden werden und die beiden Kabel an die Stromquelle (siehe infoblatt aus der Frage). Muss ich danach das rote Kabel der LEDs mit dem gelbem Kabel des konverters verbinden? Und das rote Kabel des konverters dann mit dem Pluspol der Stromquelle? Das ganze visualisiert:
http://fs2.directupload.net/images/150701/ogwgjtqs.png
Die Frage ist eig.: stimmt das so wie ich das hier beschreibe oder hab ich nen Fehler drin irgendwo?
