Sat Buchse anschließen?

Hallo,

ich bin gerade dabei die Sat Büchse WISI DB 53 einzubauen.

Ich schließe bei "IN" oben rechts das Koaxialkabel (Eingang) so an, dass der Schirm eingeklemmt wird und die Kupferleiter eben mit der Feststellschraube (rechts) befestigt werden kann.

Danach ist aber zwischen Abschirmung und Kupferleitung ein Kurzschluss.

Ich denke der Kurzschluss entsteht durch die Feststellschraube, da diese ja die Kupferleitung und die Abschirmung berührt.

Ist meine Vorgehensweise richtig?

Answer 1

[minimax11]

Nein. Wenn ein Kurzschluss entsteht, hast du was falsch gemacht.. du solltest das Koaxialkabel so abisolieren, das etwa 7 mm Innenleiter zu sehen sind, dann die Isolierung etwa 7 mm , dann erst die Abschirmung. So ist ausgeschlossen, das ein Kurzschluss entsteht.

Answer 2

[JesJu]

Hi ,

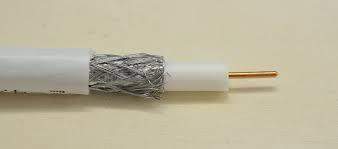

so wird das Kabel abgesetzt.

LG

Woher ich das weiß: Berufserfahrung – Jahrelange Erfahrung in und ums Haus,Sanierung,Gartenpflege
