Aufbau Grafikkarten-Kann wer helfen?
hallo, ich bräuchte, dass mir wer sagt was für Bauteile wo sind. Eines weiß ich-in der Mitte das große Viereck ist die GPU, aber rundherum?? Und auch diese gelben Dinger mit denen man das wahrscheinlich irgendwo draufsteckt (wie bei Steckkarten)- wie heißen die?
2 Antworten
Hallo,
rund um die GPU sitzen schwarz und flach die einzenen VRam-Speicherchips.
Diese silbrig glänzenden Becherchen sind (Elektrolyt-) Kondensatoren.
Rechts von der ersten Reihe Kondensatoren sitzen Spulen, und rechts davon die sogenannten VRM-ICs. Kondensator+Spule+VRM-IC ergibt eine sogenannte VRM-Phase. Diese Phalanx wird vermutlich in diesem Design hauptsächlich der GPU dienen.
Die Kondensatorreihe noch weiter rechts samt der dortigen Spulen und CRM-ICs werden bei dieser Karte vermutlich noch mal gesondert für den VRam und dessen Versorgung vorgesehen sein.
Das ganze Kleingeraffel ganz rechts am Platinenende kann ich Dir bis auf die zwei PCIe - Versorgungshauptstecker nicht vollständig aufschlüsseln. Da könnten u.A. ggf. Analyzer, Sicherungsorgane und ähnliches für die Spannungshauptversorgung und Lüftersteuerung sitzen.
Ganz rechts hinter den Video-Outputs wird vermutlich deren Schalt- / und Signalfiltermanagement samt der Steuerungschips für die verschiedenen Ausgangsnormen HDMI, Displayport und DVI sitzen.
Oben die Reihe goldener Kontaktfinger könnte je nach Karte entweder eine SLI-Bridge (alte Modelle), oder der neuere NV-Link aktueller GeForce-Modelle mit dieser Verkettbarkeit dienen.
Soweit mal eine grobe Blockschematik des Platinenlayouts.
LG, Gnurfy

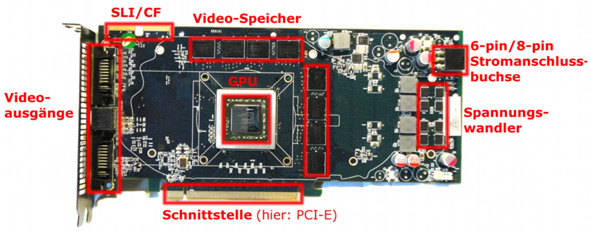

Vielleicht hilft dir das Bild:
