UI Kennlinie?

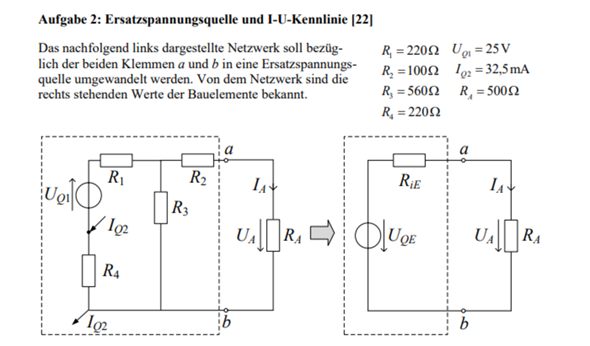

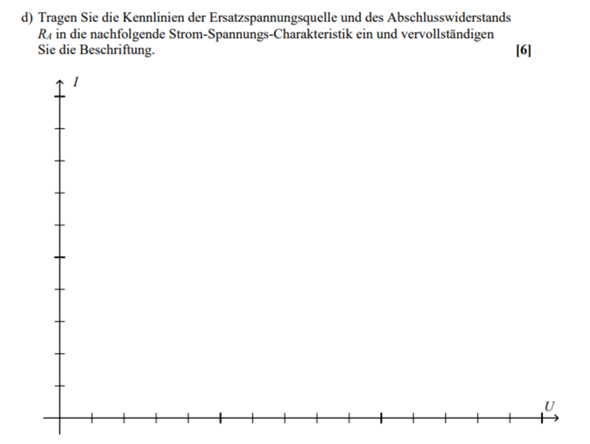

Hallo, ich habe gerade eine Aufgabe zur Umwandlung einer Ersatzspannungsquelle gemacht und bin dort auf eine negative Leerlaufspannung und einen negativen Kurzschlussstrom gekommen wie müsste ich jetzt die UI Kennlinie Zeichnen im dritten Quadranten? Weil ich habe ein Musterdiagramm bekommen wo nur der erste Quadrant abgebildet ist, die negativen Werte sind aber aufjedenfall richtig.
1 Antwort
An der Rchtung der Quelle Uq1 sieht man natürlich schon, dass die Zahlenwerte für Uqe und I negativ sein werden.
Um zu positiven Werten zu kommen, könnte man am besten - soweit das erlaubt ist - in der Ersatzschaltung den Pfeil für Uqe einfach umgedreht einzeichnen (also anders rum definieren).
Dann hat man ja positive Werte.
