Das wichtigste in der Zeichnung ist der Wicklungssinn der Spule. Den kann man nicht erkennen - zumindest wollte ich mir das nicht antun....so ein Gekrakel ist zu schlampig, als dass man da was konkret rauslesen könnte.

...zur Antwort

Die Frage wurde hier schon vor 2 Tagen gestellt.

Am einfachsten geht das mit Optos. Aber auch ein Pulstrafo wäre möglich.

  • Geht es darum, die Ausgangsspannung als Feedback auf die Primärseite zu koppeln?
  • Oder sitzt die Regelung auf der Ausgangsseite und du musst den FET ansteuern?
  • Musst du den primären TrafoStrom messen?

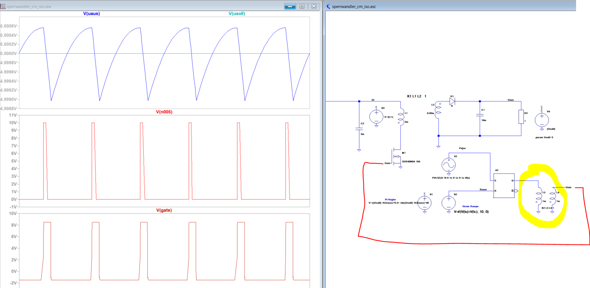

Warum machst du die Regelung nicht sekundärseitig und steuerst den MOSFET über einen Impulstrafo an. Dann hast du gewonnen. Einfacher gehts in der Simulation nicht:

Bild zum Beitrag

Hier ist es natürlich brutal - so einfach kann man das nicht machen (Trafo an das Flipflop), aber es geht ja nur um das Prinzip. Niemand erwartet von dir, dass diese Schaltung in der Praxis funktionieren würde. Es geht nur darum, dass du dir den Kopf über verschiedene Möglichkeiten zerbrichst und das hier wäre eine...mach keine Doktorarbeit daraus!

...zur Antwort

Alles was ich darüber denke ist nutzlos, denn zu 99.9% liege ich sowieso falsch.

Fest steht nur, dass wir derzeit nicht den geringsten Ansatz haben, Bewusstsein auf Basis elektrochemischer Signale zu er klären. Könnte ich dies, säße ich vermutlich nicht hier...ich glaube nur, dass unsere Physik noch nicht so weit ist, um solche Fragen zu beantworten.

Es gibt nicht wenige Stimmen, die meinen, dass dies ein für immer unlösbares Rätsel sein könnte.

...zur Antwort

Solange sie nicht Medizin oder etwas mit NC studieren mag, ist das egal. Mich hat in meinem ganzen Leben niemand nach dem Abi-Zeugnis gefragt. Ich brauchte es bloß formal, um an der Uni zu imatrikulieren. Und das war's auch schon. Das Zeugnis liegt seit Jahrzehnten in einer Klarsichthülle und ich habs schon fast vergessen. Für's Leben komplett unerheblich.

Es kann auch nicht jeder in allen Fächern gut sein, und sei es vielleicht nur deshalb, da nicht jeder ein starkes Nervenkostüm hat, das man beispielsweise bei Mathe braucht. Spätestens nach einem Monat haben die Abiturienten eh schon wieder alles vergessen.

Also einfach was gemeinsam machen, geht aus, habt Spaß und das ist schnell vergessen...man geht nicht in die Schule, um am Ende einen Zettel in der Hand zu haben - da ist mehr dahinter!

...zur Antwort

bei der vierten Aufgabe (was bezeichnest du mit d?)



Das zu einem einzigen Bruchterm auszumultiplizieren bringt nichts, außer dass es mühsam ist.

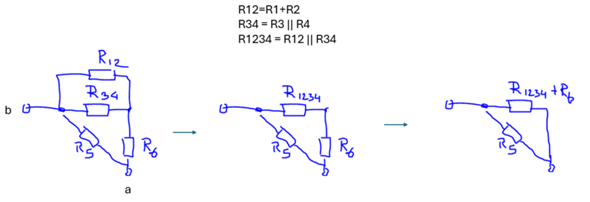

  • R1 und R2 in Serie, das Ergebnis liegt parallel zu R3 und R4
  • das Ergebnis liegt in Serie zu R6
  • das Ergebnis liegt parallel zu R5

-------------------------------

Von allen Aufgaben ist nur die fünfte Aufgabe bissl tricky:

  • Du denkst dir die Widerstände R34 = R3||R4 zumächst weg ("unendlich") und berechnest den Widerstand zwischen a und c:



  • Dann berechnest du den Widerstand, den R34 "sieht", wenn a-c kurzgeschlossen ist:



  • Dann berechnest du den Widerstand, den R34 "sieht", wenn a-c offen ist:



  • Der Gesamtwiderstand R(ac) ist dann R(ac, ∞) mal einem Korrekturfaktor, der sich durch das Hinzuschalten von R34 ergibt:



Diese einfache Vorgehensweise durch das vorläufige Herausnehmen eines einzelnen Widerstandes funktioniert immer dann, wenn man die einzelnen Unterschritte und somit den benötigten Korrekturfaktor leicht berechnen kann - dies ist sehr oft der Fall!

https://en.wikipedia.org/wiki/Extra_element_theorem

Beweis hier:

https://www.youtube.com/watch?v=dqpF3SztahU

https://www.youtube.com/watch?v=yo4P3t_OtOc

Es ist zwar überraschend, aber letztendlich nur eine Konsquenz der Linearität der elektrotechnischen Grundgleichungen.

-------------------------------

Es gilt immer: || Rechnung vor + Rechnung

...zur Antwort

3 Stunden ist sportlich :-)

...zur Antwort

Du musst dich entscheiden, ob du eine Rolle in "unserer" Gesellschaft einnehmen magst oder lieber deine "Religion" zu 150% ausleben magst. Ich glaube übrigens nicht, dass dir deine Religion vorschreibt, dass du so herumlaufen musst. Wie kommst du auf diesen Blödsinn????? Wir haben unzählige Musliminen bei uns in der Firma, aber niemand von denen läuft so herum - nicht mal ansatzweise.

Ich halte dich daher für einen Troll.

Jedenfalls wirst du keine Firma in Wien finden, die dich so nimmt.

Sorry für die klaren Worte.

...zur Antwort

Vergiss doch ChatGPT: wie kommst du drauf, dass du hier was lernen kannst?

Bild zum Beitrag

Was da ausgespuckt wird, ist noch nicht mal falsch...suche dir eine seriöse Quelle - es gibt genügend Literatur in Büchern aber auch online.

Du musst dir auch angewöhnen, konkrete Spezifikationen zu haben oder dir auszudenken, denn mit solchen Angaben wie

Das pwm-Signal vom esp nutzen um als „künstlicher“ Poti zu agieren, damit ein BC337 Transistor meinen 12V DC Lüfter regeln kann.

fängt niemand was an.

Du musst schon eine Idee haben, wie du das PWM Signal konkret zur Ansteuerung deines Lüfters verwenden willst. Wenn der mit 12V betrieben wird, nimmst du am besten einen MOSFET und taktest diesen mit dem PWM. Wozu willst du da noch einen Timer 555 ????

...zur Antwort

Mathematik und auswendiglernen passt nicht zusammen.

Du musst da durch: Wenn es dir gar keinen Spaß macht, dann würde ich mir was anderes suchen, aber gleich aufgeben ist auch nicht so toll.

...zur Antwort

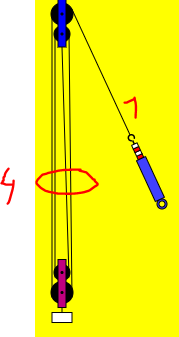

Du schaust einfach an wie vielen tragenden Seilen die Last hängt: Hier 4.

Also ziehst du rechts mit 1/4 der Gewichtskraft, dafür wird der Weg 4 mal länger.

Bild zum Beitrag

...zur Antwort

Wenn deine Frage auf die Isolation eines Schaltnetzteils hinzielt: das ist eines der größten Probleme und dafür gibt es jede Mende Patente. Eines davon finde ich sehr interessant:

https://www.analog.com/en/resources/technical-articles/the-elegance-of-a-flyback-controller-without-a-dedicated-isolated-feedback-path.html

https://www.analog.com/media/en/technical-documentation/data-sheets/ADuM3190.pdf

Optokoppler ist aber das einfachste.

...zur Antwort

Der Transistor kann so schon mal nicht funktionieren.

Weiters ist mir nicht klar, was der Vollweggleichrichter am Ausgang macht.

🤔🤔

Normalerweise hast du da eine Diode:

https://www.ti.com/video/6334063790112

https://www.ti.com/video/5214377648001

...zur Antwort
  • https://de.wikipedia.org/wiki/Sperrwandler
  • https://de.wikipedia.org/wiki/Eintaktflusswandler

Das sind die enfachsten Topologien für galvanisch getrennte Wandler.

Ich könnte dir hier mit LTSpice helfen, mit Falstad hab ich mich nie beschäftigt.

Ein Sperrwandler ist einfach und schnell simuliert: was hier fehlt ist die Rückkopplung über PWM für die Regelung, aber das kann man ganz leicht erweitern.

Es ist natürlich nur eine sehr einfache Simulation, denn in der Praxis wäre es nicht so einfach. Es soll ja aber vermutlich nur um das Prinzip gehen...

Bild zum Beitrag

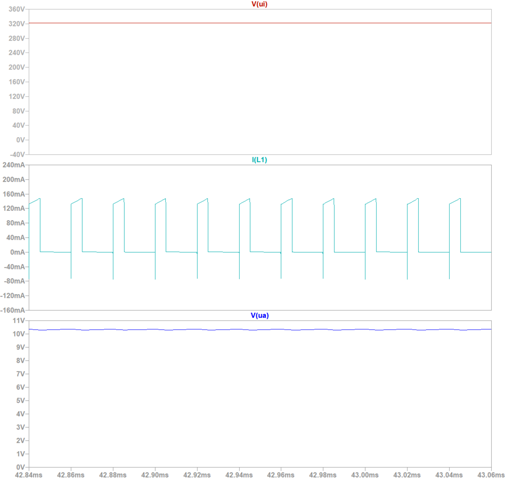

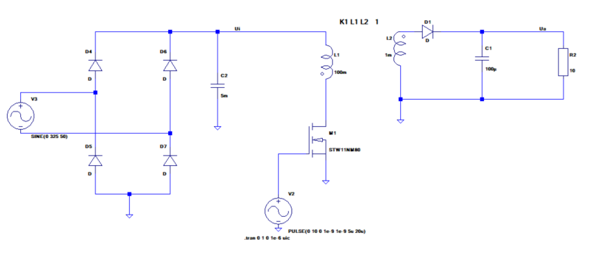

Die Netzspannung wird hier zuerst auf etwa 300V gleichgrerichtet und dann mit einem Flyback-Converter auf 10V gewandelt:

Bild zum Beitrag

Der duty-cycle ist hier D=0.25, das Verhätnis Ua/Ui=D/(1-D) = 1/3

Somit ist die Ausgangsspannung 10V - genau wie erwartet.

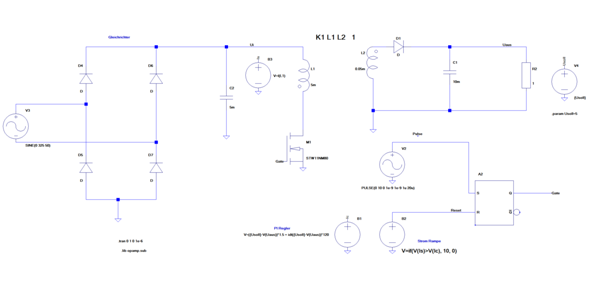

Nun mit Regler: du solltest das leicht auch mit Falstad simulieren können. Meine LTSpice Simulation is als Vorlage zu sehen.

Bild zum Beitrag

Die Ausgangsspannung geht auf 5V.

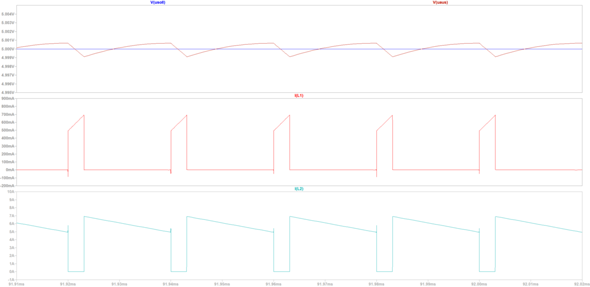

Im eingeschwungenen Zustand sieht man die Ströme im Trafo.

Bild zum Beitrag

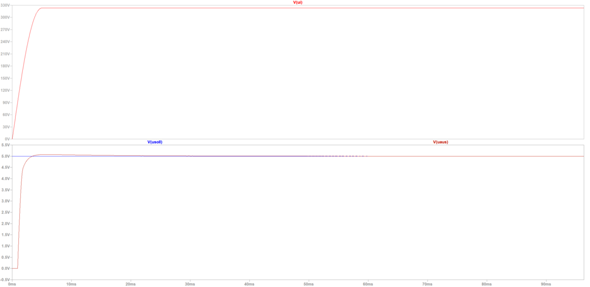

Der gesamte Einschaltvorgang:

Bild zum Beitrag

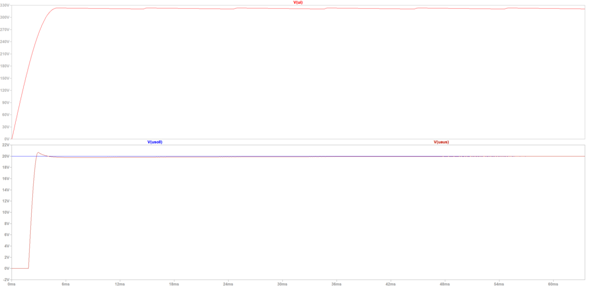

Das selbe mit 20V:

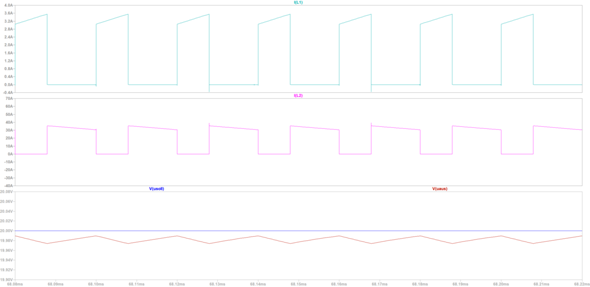

Bild zum Beitrag

Bild zum Beitrag

Simulation hier: https://ucloud.univie.ac.at/index.php/s/HqzfKD7s7nC5cMF

...zur Antwort

Es ist ja deine Aufgabe...ja, ich kenne mich da aus und habe Schaltnetzteile schon oft simuliert - aber was bringt es dir, wenn ich es dir vorzeige? Du kannst gerne Tipps von mir haben, aber du hast ja nicht mal angefangen auch nur irgendwas zu machen...

...zur Antwort

Das stimmt was nicht:

Wenn du diese Widerstände

R2=100k

R3=10k

R5=1k

nimmst, dann ist der Arbeitspunkt (wegen der Spannungsgegenkopplung zudem recht unabhängig von B)

Ic≈0.73mA

und daher das Potenzial am Kollektor

Uc≈1.6V

Das ist sehr sehr suboptimal: Du willst doch einen symmetrischen Aussteuerbereich! Also musst du, um Uc zu vergrößern einen kleineren Kollektorstrom wählen, nämlich

Ic=0.5mA

Dann wird aber

R2≈1100k...1700k (je nach konkretem B), also mehr als das Zehnfache deines Wertes!!!

(siehe auch Antwort von Lutz, der schon darauf hingewiesen hat)

...zur Antwort

Warum glaubst du, dass man als Akademiker keine Freizeit habe könne?
