Dicitaltechnik Berufssschule?
Moin,

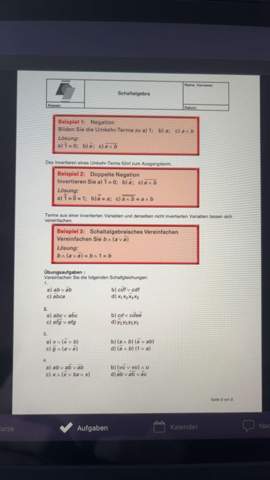

wir haben folgende Hausaufgabe in der Berufsschule im Fach elektrotechnik, Thema Digitaltechnik
bekommen. Abgabe ist heute abend und ich verstehe es einfach nicht, habe niemanden der sich damit auskennt und deswegen wollte ich hier einmal nach Lösungen/Hilfe fragen.
Danke schonmal im Voraus
1 Antwort
Weiß nicht ob es schon zu spät ist: Wenn du bei 1 und 2 De'Morgan anwendest, geht das NICHT am Ausgang autom. weg. 1a ist doch exakt das 1. Beispiel ganz oben.
Ich weiß daher gerade nicht, was du nicht verstehst. Ich versuche es mit dem Beispiel in meinen Worten. Wenn du "A UND B" hast am Ausgang ein NICHT ist (in o.g. Schreibweise ein Balken komplett über "A UND B"), darfst du die Linie auftrennen und die Einzelteile negieren, wobei sich UND bzw. ODER entspr. vertauschen.
Mach dir Wahrheitstabellen von beiden Funktionen, wenn du es nicht glaubst.
Oder ich drücke es mal so aus (ähnl. wie dein Beispiel, aber am Ausgang nochmal NICHT, ich nehme an, dass der Bus nur 2 Türen hat und WAHR am Ausgang einer grünen "Abfahrt-erlaubt-Anzeige" im Bus entspricht):
Der Busfahrer darf nur losfahren, wenn Tür A geschlossen ist UND Tür B geschlossen ist.
==
Der Busfahrer darf NICHT losfahren, wenn Tür A NICHT geschlossen ist ODER Tür B NICHT geschlossen ist.
