Wie diese technische Zeichnung interpretieren?
Hallo zusammen,

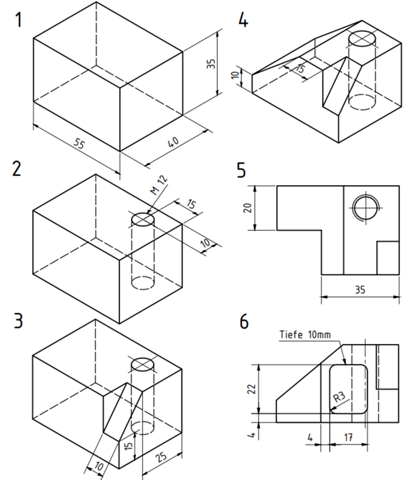

ich verstehe nicht ganz, wie die Aussparung in Fertigungsschritt 2 zu interpretieren ist.
Wenn ich im 45° jeweils die Schrägen zeichne und diese dann mit der Aussparung "verbinde", hat die Aussparung eine viel zu große Höhe (siehe Seitenansicht von mir). Wie kann ich das also am besten zeichnen?
Vielen Dank im Voraus!
Ergänzung: Ok, habe einfach falsch gezeichnet gehabt. Kann mir jemand aber vielleicht erklären, wie die Rundung zu erstellen ist: 7 hoch 5 in die Mitte und dann?
