Hallo,

Aktuell tue ich mir immer noch ein bisschen schwer mit dem Bestimmen der Richtung der Transformatorspannungen/-ströme.

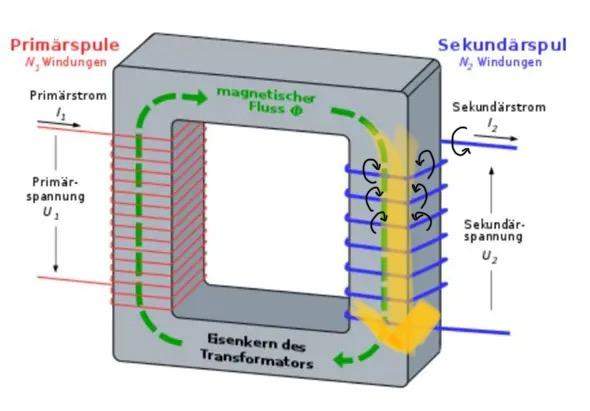

z.B. Folgende Abbildung:

Mit der rechten Handregel macht der Magnetische Fluss hervorgerufen von der Primärspule auf jeden Fall Sinn. Nun müsste man ja eigentlich den Sekundärstrom mit der rechten Hand und Lenz‘schen Regel bestimmen können (induzierte Ströme wirken ihrer Ursache ja entgegen). Für mich ist das hier aber gerade so verwirrend, nämlich hätte ich dann gesagt dass I2 genau in die andere Richtung zeigen muss, da dessen magnetischer Fluss den magnetischen Fluss des Primärstroms ja in dieser Abbildung unterstützen würde, wo liegt hier mein Denkfehler?

Andererseits verstehe ich noch nicht ganz wie sich die beiden Spannungsverläufe zeitlich zueinander verhalten. Wir haben ja Wechselspannung. Angenommen man hat jetzt eine sinusförmige Primärspannung, daher einen sinusförmigen Primärstrom, dann würde dies ja zunächst auch einen sinusförmigen Magnetischen Fluss bewirken oder? Wäre der Sekundärstrom dann cosinusförmig (nach dem Induktiongesetz)?

Wenn dem so wäre dann würde die Abbildung ja auch Sinn machen, aber das würde dann ja nur für ein 1/4 der Periode (in dem die Primärspannung wieder abnimmt, z.B. startend vom Hochpunkt der Sinuskurve) gelten. In dem daurauffolgenden 1/4 der Periode wäre der Sekundärstrom ja noch immer gleich (da die Primärspannung noch bis zum Tiefpunkt fällt), aber die Primärspannung umgekehrt.

Ich hoffe man versteht halbwegs was ich meine und ihr könnt mir weiterhelfen👍

Hallo,

Folgende Abbildung:

Das ist ein Koaxialkabel der Länge l mit Außenleiter und Innenleiter (dazwischen Innenraum). Die Große Frage ist nun jetzt wie ich den Gesamtfluss ermittle, da das ganze ja jetzt in 3D ist.

Wichtig ist, dass man das ganze braucht um die Induktivität zu berechnen und soweit ich das verstanden habe, ist deshalb der „Gesamtfluss“ bzw. der wichtige Teil der Bereich zwischen den beiden Leitern des Koaxilkabels.

In 2D bzw. wenn man sich mal nur den Querschnitt anschaut, hätte ich hier ganz einfach mal das Flächenintegral des magnetischen Flusses zur Hand genommen also:

bzw. (in Zylinderkoordinaten gedacht)

Also einerseits von 0 bis 2π und von r1 bis r2 integriert.

Nun geht es aber ja darum, dass das nur der Querschnitt und so wie ich das jetzt verstanden habe wäre der Gesamtfluss dann 3-Dimensional, ist das richtig oder liege ich hier falsch. Aufgrund der konstant bleibenden Querschnittsfläche hätte ich hier dann einfach noch mal der Länge l multipliziert.

Könnte das hier so stimmen oder denke ich falsch?
