LED Streifen kaputt, wie reparieren?
Hallo,
Letztens ist jemand über das stromkabel gestolpert und dabei wurde der LED Streifen von der Stromzufuhr getrennt.
Das ist sehr schade da wir ihn erst vor einer woche gekauft haben.
Gibt es eine möglichkeit es zu reparieren?
5 Antworten
Da musst du mit dem Lötkolben ran.
Also als erstes ist Maniküre angesagt. 😜

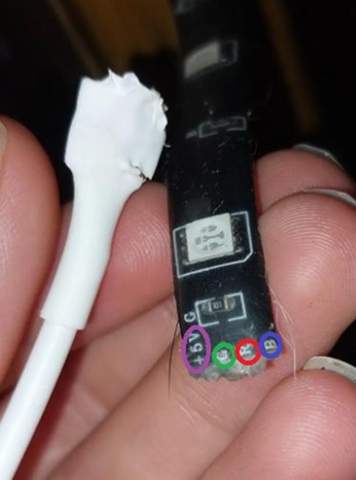

Doch, es ist genau wie easylife2 es schon geteastert hat. Die 4 farbigen Ringe stellen 4 Leitungen da, welche alle innerhalb des weißen Kabels mit der jeweiligen Ader verbunden werden müssen. Und der einfachste Weg das zu schaffen ist, dass man an einer Stelle wie im gelben Kasten den Strip durchschneidet, die Kontaktflächen freilegt und dort die dann mit den Adern, welche Du dann im weißen Kabel auch freigelegt hast, verbindest. Da mir das Ganze nicht ganz hitzebeständig scheint, würde ich auf den Streifen nicht löten, sondern dort Silberleitkleber verwenden.
Ich glaub Dir, dass Du das kannst. Und ich würde es nicht anders machen.
Aber ich versuche möglichst den aufgezeigten Lösungsansatz der Frage anzupassen.
Silberleitkleber ist bei diesen kleinen Kontaktflächen (ich sag mal) nicht die erste Wahl. Ein Kollege hat es wohl mal probiert und die Kontakte haben nicht gehalten. Ich habe allerdings keine Ahnung, warum nicht. Da war ich nicht dabei. Deswegen habe ich dann das Löten übernommen.
"Da mir das Ganze nicht ganz hitzebeständig scheint..." hat erst einmal impliziert, dass Du nicht weißt, ob löten möglich ist. Und da die Kontakte nun mal "Lötpunkte" heißen... ;-) Und wegen Deiner Aussage kam von mir: "Lässt sich löten" Das war also kein Zweifel an Deinen Kenntnissen oder Deiner Antwort, sondern nur ein Hinweis, dass es doch geht.
Aber ich gebe zu: Es ist ekelig zu löten... :-)
Also ich hab durchweg positive Erfahrungen mit Silberleitlacken und Klebern gemacht, aber das ist sicherlich auch eine Frage der Erwartungshaltung.
Langweile hat folgendes zu Tage gebracht:
Ich denke damit ist unser Fragender am Besten aufgestellt. Denn die Dinger gibt es auch recht günstig.

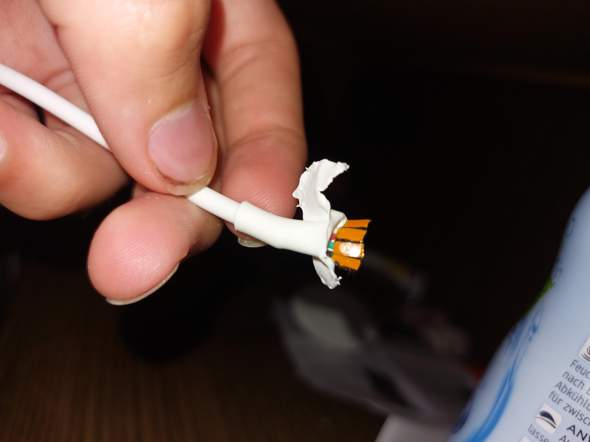

Die Lötpads sind komplett abgerissen, das kann man so nichts mehr flicken.
Professionell sieht's so aus:
- Den Stripe um ein Segment kürzen. So hast Du auch wieder Lötpads, welche funktionieren
- An der Leitung die kaputten Lötpads mit dem Lötkolben von den Adern entfernen (Reihenfolge und Farben merken)
- Den kaputten Schrumpfschlauch entfernen und neuen über die Leitung ziehen
- Die Adern am Stripe in der richtigen Anordnung anlöten
- Schrumpfschlauch bis zur ersten LED ziehen und mit Heißluft aufschrumpfen
Alternativ kannst Du auch den Stripe am anderen Ende mit Spannung versorgen. Dabei musst Du aber beachten, dass die Reihenfolge der Adern umgekehrt ist.
- Abgerissenes/abgebrochenes Stück des Strips aus dem Stecker entfernen
- Strip an der nächsten möglichen Stelle (3 LEDs weiter) durchschneiden
- und dann den restlichen Strip an dieser Stelle wieder einstecken
Es gehen dir halt 3 LEDs verloren, aber dafür ist wieder alles wie neu.
Es ist ja nichts abgetrennt im Stecker dass ist das Problem es wurde vollständig auhseinandee gezogen
Man sieht halt nur die abgebrochene Stelle an dem Streifen, aber nicht innerhalb des weissen Teils.
Vielleicht kannst du ja mal versuchen diese weisse Folie abzuziehen (da müsstest du ja eh für die Reparatur ran) und nochmal ein Bild davon machen, wie es darunter genau aussieht.
Anlöten
Lässt sich löten. Erst zügig einen Tropfen Lötzinn auf die Kontakte löten (2 sek. max), Adern der Anschlussleitung verzinnen und dann zügig die Adern anlöten. Nur eben den Lötkolben nie zu lange auf den LED-Streifen halten.
Ich habe im Laufe der Zeit gefühlte 100km LED-Streifen konfektioniert.
