Hallo alle zusammen,
ich versuche gerade ein einfaches Spektrometer auf Basis eines Transmissions-Gitters zu bauen (1000 l/mm). Dort soll man dann das Objektiv einer Digitalkamera dranhalten können und somit ein Spektrum des Objekts aufnehmen können.
Als fixen Prototyp habe ich die Folie mit dem Gitter auf einen alten UV-Block Filter geklebt und auf das Objektiv geschraubt. So konnte man zB das Spektrum einer Na-Straßenlampe schon aufnehmen, wenn man mit dem Blickfeld der Kamera seitlich von der Lampe war. Jetzt will ich aber den Aufbau um einen Schlitz bzw. einen extra Tubus mit Gitter und Spalt am Objektiv erweitern.

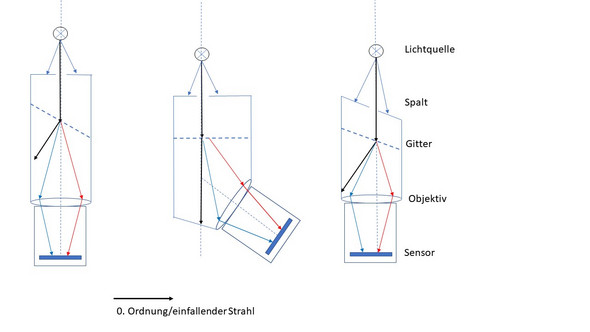

Meine Frage ist: Wenn ich Spalt und Gitter parallel montiere(Lichtstrahl trifft senkrecht aufs Gitter) und die Kamera relativ zum Aufbau drehe, um das Maximum 1. Ordnung zu fotografieren, sind die Ablenkwinkel bzw. die Breite des Spektrums dann am Ende anders, als wenn ich Spalt und Kamera parallel habe und mein Gitter schräg im Tubus liegt? Wenn mein Licht schräg auf die Gitterstege trifft, dann habe ich mir überlegt, dass die Ablenkung bzw. Spreizung des Spektrums anders sein könnte. Ich bin mir dabei aber sehr unsicher und will aber nur ungern den Tubus schräg bauen (da schwieriger zu machen als nur das Gitter schräg einzubauen).
Am Ende will ich ja die Spektren aufnehmen und per Software auswerten und daher sollte ja die Wellenlänge direkt proportional zur Ablenkung sein, sonst wird die Auswertung nix.
Mit welchem der beiden Aufbauten (oder sogar beiden?) erhalte ich mein gewünschtes Ergebnis (linearer Zusammenhang zwischen Wellenlänge und Abstand)?
Vielen Dank schon mal an alle Physik-Kundigen, die mir hierbei helfen können
Grüße, Paul
Edit: Mir kam gerade noch die Idee, sowohl den Einfall des Lichts beim Schlitz abzuschrägen und das Gitter im Tubus ebenfalls schräg zu stellen, sodass der Tubus an sich gerade ist und das Gitter zum Spalt dennoch parallel stellt. So trifft das Maximum 0. Ordnung auf die Seitenwand vom Tubus und die Kamera sieht das Maximum 1. Ordnung. So Sollte es doch gehen, oder?
