ritsch77
13.04.2019, 13:30
10 mF Kondensator umladen mit 400V Rechteck bei 10 Hz?

Hallo ich habe eine Ingenieursaufgabe die ich lösen muss.

Ich habe einen Kondensator mit C = 10 mF. Den muss ich mit f=10 Hz kontinuierlich umladen und das bei einer Spannung zwischen 400V und 0. Am liebsten mit einer Rechteckspannung. Zur Not geht auch ein Sinus.

Die Umladeströme sind enorm. Ich kenne keine so große Spulen, mit denen man den Strom begrenzen könnte. An den parasitären Widerständen entstehen enorme Verluste.

Wie würdet Ihr das Problem lösen?

Geht das mit Halbleiter?

Kennt Ihr ein Gerät mit dem das machbar ist? Gibt es sowas zu kaufen?

Zum Beispiel: Umrichter, Halbbrücke, schaltbare Stomquelle?

Oder muss man sich das Bauen?

Kennt Ihr ähnliche technische Probleme und wie wurden diese gelöst?

Ich würde mich freuen wenn Ihr eine Lösung habt.

Vielen Dank und viele Grüße

 ...zum Beitrag
Antwort
von ritsch77
15.04.2019, 21:40

Bild zum Beitrag

Vielen Dank für die Antworten. Vielen Dank fürs mitüberlegen und die hilfreichen Kommentare.
Es ist natürlich schon eine echte Ingenieursaufgabe. Ich denke mir so einen Blödsinn in meine Freizeit nicht aus.

Ziel ist die kontinuierliche Umladung von einem kapazitiven Modul mit ca. 10 mF mit 400Vpp, möglichst rechteckig bei 10 Hz. Ein ideales Rechteck geht natürlich nicht. Es gibt natürlich auch parasitärere Widerstände und Induktivitäten. Die sollen aber relativ klein sein. (wenige mOhm und µH)

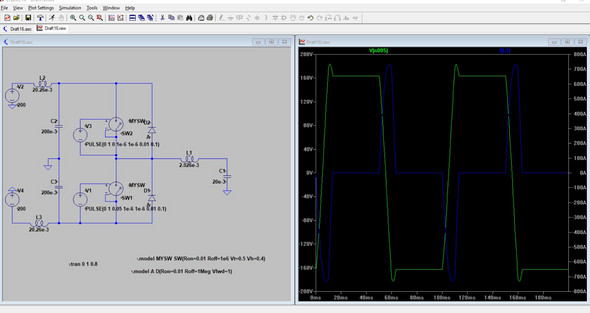

Im Bild habe ich nun eine Schaltung, die für mich eine gute Lösung darstellt. Das wird zwar ein sehr großer Aufbau aber technisch realisierbar. Mit Kondensatoren in Flaschengröße und Spulen wie ein Schuhkarton aber technisch durchaus realisierbar. Energie wir nur den parasitären Widerständen verbraten.

 ...zur Antwort
ritsch77
18.01.2015, 18:45
E-Feld an einem Leiter zu einer Platte (Elektrostatik)

Hallo, ich entwickele bei meiner Arbeit eine Halbleiter-Struktur, an das später hohe Spannungen angelegt werden. Im Bild sieht man als Punkt einen langen Leiter und der Strich soll eine lange Platte darstellen. Beides ragt also in den Monitor rein und als Leiter und Platte ist im Querschnitt zu sehen. Was ich gerne wüsste, wie kann ich die Feldstärke am Leiter φ2 bestimmen? Ich gehe mal da von aus, das Feld in y-Richtung ist Ey=φ2-φ1/h. Aber wie berechnet man Ex und damit dann den Betrag von E?

Kann mir jemand zu diesem Problem einen guten Tipp geben? Vielen Dank. Gruß Richard

...zum Beitrag
Antwort
von ritsch77
19.01.2015, 00:38

Ich habe jetzt hier noch was im Buch Küpfmüller / Theoretische Elektrotechnik gefunden. Mit einem ähnlichen Problem, nur ist hier der Zylinder mittig über der Platte. Die Kapazität kann man damit ja bestimmen. Das müsste ja dann die halbe Kapazität sein. Jetzt ist nur die Frage ob ich damit auch das E-Feld Ey und Ex bestimmen kann?

Oh je, und meine Ey Aussage muss ich natürlich zurücknehmen. Das ist natürlich nicht so einfach.

Also hier die eingescannten Bilder.

 ...zur Antwort
ritsch77
18.01.2015, 18:45
E-Feld an einem Leiter zu einer Platte (Elektrostatik)

Hallo, ich entwickele bei meiner Arbeit eine Halbleiter-Struktur, an das später hohe Spannungen angelegt werden. Im Bild sieht man als Punkt einen langen Leiter und der Strich soll eine lange Platte darstellen. Beides ragt also in den Monitor rein und als Leiter und Platte ist im Querschnitt zu sehen. Was ich gerne wüsste, wie kann ich die Feldstärke am Leiter φ2 bestimmen? Ich gehe mal da von aus, das Feld in y-Richtung ist Ey=φ2-φ1/h. Aber wie berechnet man Ex und damit dann den Betrag von E?

Kann mir jemand zu diesem Problem einen guten Tipp geben? Vielen Dank. Gruß Richard

...zum Beitrag
Antwort
von ritsch77
18.01.2015, 18:50

Ich habe das Bild noch ein bisschen verbessert. Die Platter war auf dem ersten Bild kaum zu sehen.

...zur Antwort
ritsch77
10.01.2014, 23:32
Eigenwertproblem: Gesucht sind die Eigenwerte

Ich versuche gerade die Lösung einer alten Veröffentlichung zu verstehen. Wenn ich die diese Arbeit verstehe und die Lösung nachrechen könne würde mich das sehr helfen. Allerdings tue ich mich bei einer Sache schwer und komme nicht auf vernünftige Ergebnisse. Es geht um ein Einwertproblem und gesucht sind die Eigenwert kiz i=1,2,3. Bitte schaut Euch das Bild mit der Aufgabe an. Kann mir einer sagen ob ich k1z, k2z, und k3z richtig bestimmt habe?

Ihr würdet mir danit sehr helfen.

 ...zum Beitrag
Antwort
von ritsch77
10.01.2014, 23:48

Ich glaube man kann das etwas schlecht lesen im ersten Bild. Ich habe es hier nochmal etwas größer auch zwei Bilder verteilt:

 ...zur Antwort
