Guten Abend,

im Anhang ist das Klemmbrett des Elektromotors von unserer Wippkreissäge.

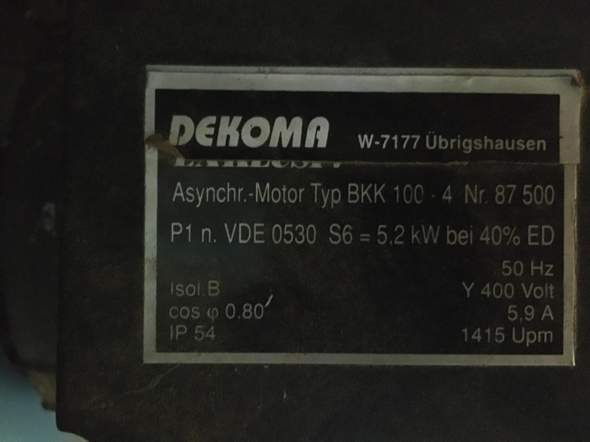

400V Y 3 Phasen (das sind die Angaben auf dem Typenschild)

Nun meine Frage: Anhand vom Typenschild kann ich ja davon ausgehen, dass das eine Sternschaltung ist, aber ich verstehe einfach nicht warum der Motor nur eine Brücke hat, zwischen U2 und V2. Was könnte das denn für eine Anschlussart sein?

Oder kann es sein, dass im Klemmkasten, wo auch der Schalter sitzt (ist übrigens ein Stern-Dreieck-Schalter), noch irgendwie eine Brücke eingebaut ist?
Das eigentliche Problem war anfangs, dass die Kreissäge nicht anging,10-20 min. davor ist sie noch gelaufen. Die Sicherung haben wir bereits überbrückt. Dann kam die Idee den Klemmkasten und Schalter zu umgehen und direkt das Drehstromkabel, mit dem Anschlusskabel zu verbinden km auszuschließen, dass der Motor kaputt ist. Meint ihr, das könnte man machen? Bzw. habt ihr andere Lösungsvorschläge?

Ich kann morgen auch nochmal ein paar Bilder dazu schicken.
