Wohin kommt grün/gelb und schwarz?

 - (Elektronik, Farbe, Strom)  - (Elektronik, Farbe, Strom)

4 Antworten

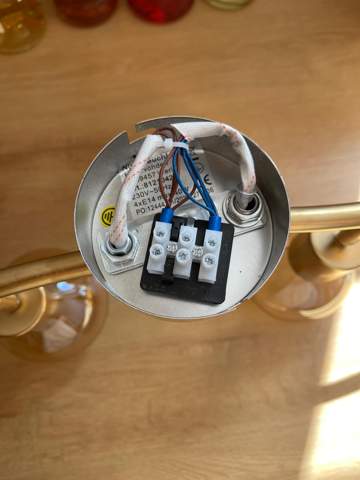

Blau an blau, schwarz an braun, gelb/grün in die Mitte

Links unter die Mutter wo das entsprechende Symbol ist.

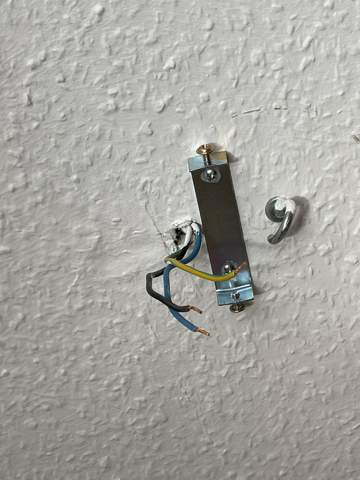

Ansonsten evtl. in die mittlere Klemme, allerdings lässt sich schlecht erkennen, ob das schwarze oben dran nur ein Kabelbinder ist oder eine Verbindung zum Gehäuse.

Woher ich das weiß:Studium / Ausbildung – Masterstudium Elektrotechnik, Schwerpunkt Embedded Systems

Schwarz auf Braun

Blau auf Blau

und Grün/Gelb in die Mitte...

Schwarz zu braun, blau zu blau und das Gelbe Kabel kommt in die Mittlere Klemme
