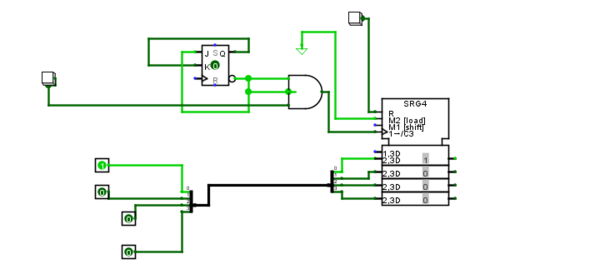

Wieso funktioniert das Schieberegister nicht?

 - (Technik, Elektronik, Elektrotechnik)

5 Antworten

Das Schieberegister funktioniert wunderbar (es lädt ja von den Eingängen). Deine Schaltung ist fehlerhaft. :-P

Sobald LOAD auf high geht, werden alle Ausgänge auf die Zustände der Eingänge gesetzt. Was vorher im Register war, geht vollständig verloren.

Wenn jetzt nur jeder zweite Wert von den Paralleleingängen übernommen werden soll, darfst du auch nur in jeden zweiten Eingang ein neues Signal schicken. Die Bits, die nicht überschrieben werden sollen, legst du am besten auf die zugehörigen Eingänge:

Schalter -> Input 1

Output 2 -> Input 2

Schalter -> Input 3

Output 4 -> Input 4

PS: Hat dein Simulator keinen Taktgeberbaustein? xD das jemand aus einem JK einen Taktgeber friggelt, habe ich noch nie gesehen^^

Woher ich das weiß:
Hobby
1

Aber es wird ja immer übernommen, wenn ich den Taster drücke. aber ich will das alle paralleleingänge bei jedem zweiten Taster übernommen werden

1
35
@mike12341234

Links sind 4 Taster, die jeweils an einen Eingang gelegt sind.

Soll Taster 2 und 4 jeweils alle Eingänge auf High setzen?

Oder meinst du bei jedem zweiten Takt?

Ich verstehe nicht genau, was du meinst. :-(

0

Der Taster ist mit dem clk des jk flip flops ebenfalls verbunden. Habeich vergessen zu zeichnen, aber es funktioniert trotzdem nicht.

deine Schaltung ist einfach falsch. Das SR funktioniert.
