Wie stehen die Widerstände in der Mitte?

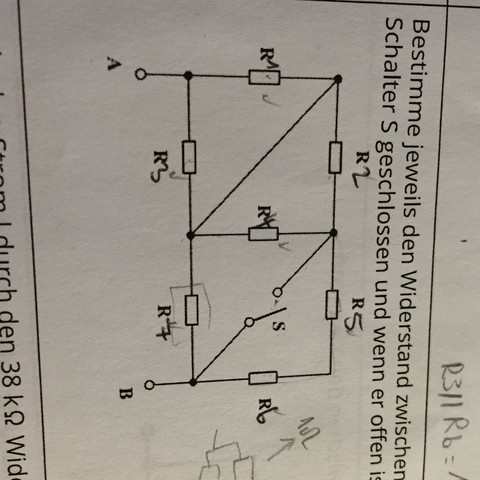

...komplette Frage anzeigen Die Schaltung in der Mitte - (Mathematik, Elektronik, Elektrotechnik)

1 Antwort

S geöffnet:   Rges = (R1║R3) + ( R7 ║ ( (R2║R4) + R5 + R6 )

S  geschlossen:  Rges = (R1║R3) + (R7║R2║R4)

LG

Antwort bewerten Vielen Dank für Deine Bewertung
Kommentar von Halswirbelstrom
13.01.2016, 17:33

Der Gesamtwiderstand  Rx  der Parallelschaltung  R7║R2║R4
ist:

1/Rx = 1/R7 + 1/R2 + 1/R4   →    Rx = 1 / (1/R7 + 1/R2 + 1/R4)
