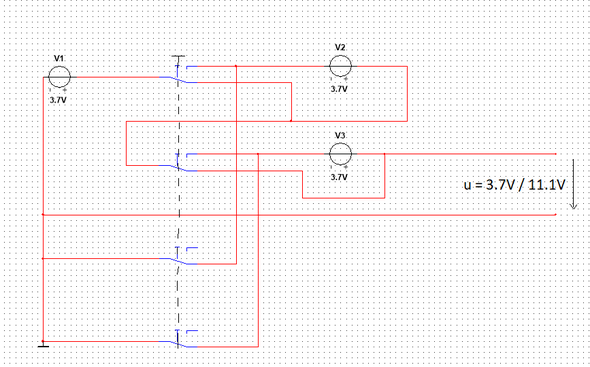

Wie kann man diese Schaltung mit MOSFETs realisieren?

2 Antworten

Ich verstehe deine Schaltung nicht, denn die beiden unteren Schalter machen nur einen satten Kurzschluß, wenn die oberen (versehentlich?) falsch geschaltet sind. Oder wenn sie zusammen betätigt werden, dann sind sie funktionslos.

Des Weiteren ist es unklug, Akkuzellen parallel zu schalten. Die Zelle mit der höhren Spannung gibt dann lediglich Strom an die Zelle mit niederer Spannung ab, bis sie etwa gleich Spannung haben, aber selbst dann entladen sie sich gegenseitig weiter, weil nie deren Kapazität in der Praxis völlig identisch sind. Du tust dir keinen Gefallen mit so eine Parallelschaltung, im Gegenteil, die Akkus machen sich gegenseitig den Garaus.
