Wie berechne ich hier die Lagerreaktionen?

 - (Schule, Mathe, Physik)

4 Antworten

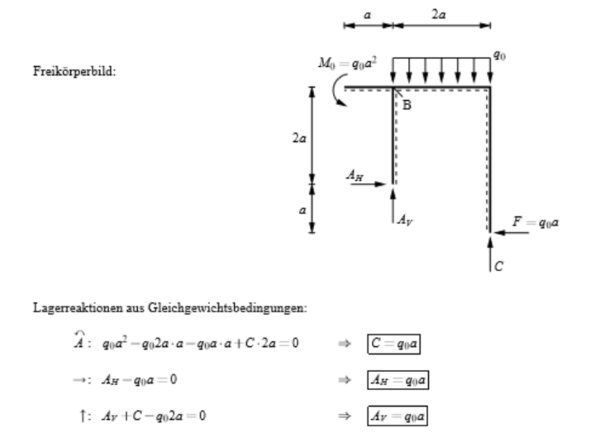

Wir nehmen A als Drehpunkt

Gleichgewichtsbedingung:

Die Summe aller Momente um A ist zu jeden zeitpunkt gleich Null

qo*a^2-qo*2*a*a-qo*a*a+C*2*a=0

C*2*a=-qo*a^2+qo*2*a^2+qo*a^2

C=-qo/2*a+qo*a+qo/2*a=qo*a

2) die Summe aller Kräfte in x-Richtung ist zu jeden Zeitpunkt gleich Null

AH-qo*a=0

AH=qo*a

3) Nun nehmen wir C als Drehpunkt

Summe aller Momente um C ist zu jeden Zeitpunkt gleich Null

qo*a^2+2*a*qo*a-Av*2*a-AH*a=0

Av*2*a=qo*a^2+2*qo*a^2-qo*a^2

Av=qo/2*a+qo*a-qo/2*a=qo*a

Prüfe auf Rechen - u. Tippfehler.

Frage:"Wo wird diese Aufgabe denn verlangt"?

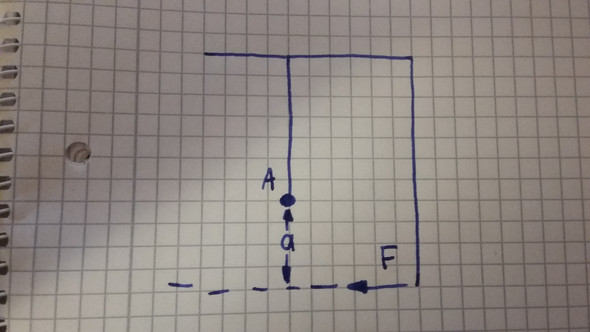

du musst quasi deine Kraft verlängern und dann den kleinsten Abstand von dieser Linie zu A nehmen

 - (Schule, Mathe, Physik)
8

achso!!! ich dachte die ganze zeit dass ich diesen waagerechten abstand brauche, oh je.. danke!

0
24
@ultsmx

Ne du musst einfach auf die Richtung der Kraft achten und nicht auf die des Balkens an dem sie angreift.

1

Edit: warum ist A nicht in dieser Momentengleichung drinnen?

Fällt das weg, weil es durch irgendwelche Wirkungslinien geht?
