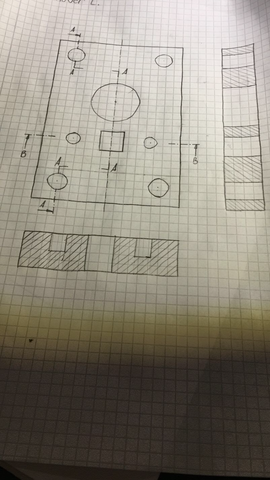

Werkstücksbemaßung bei umgelenkten Schnitt?

Freihandskizze - (Technisches Zeichnen, Konstruktionslehre)

1 Antwort

Wo genau der Schnitt durchgehtt bemaßt man nicht. Die Lage der Bohrungen gibt man einfach in der Draufsicht an. Die Bohrungen die durchgehen braucht man ja nicht bemaßen. Von den beiden Bohrungen die nicht durch das ganze Stück gehen einfach ein ms aufziehen von der Oberkante des Bauteils bis zum Grund der Bohrung.
