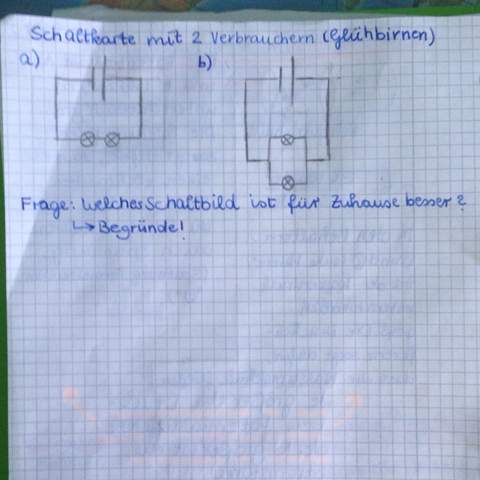

Welches Schaltbild mit 2 Glühbirnen ist besser (Physik)?

Hausaufgabe - (Physik, Elektronik, Elektrizität)

10 Antworten

es ist die Parallelschaltung (rechts) sie bietet den vorteil, dass bei ausfall einer der beiden lampen die andere nicht ebenfalls erlischt. außerdem kann man bedenkenlos lampen verschiedener wattagen verwenden, was bei der reihenschaltung so ohne weiteres nicht möglich ist. abgesehen davon braucht man bei einer reihenschaltung in abhänigkeit der anzahl der lampen verschiedene spannungen. bei 220 volt z.B. für 2 lampen eine spannung von 110 volt pro lampe. bei 4 lampen 55 volt pro lampe. bei der parallelschaltung ist das wurst. da kannst du jede lampe verwenden, so lange sie für die besagten 220 volt ausgelegt ist.

lg, Anna

PS: liebe krimmelschisser ich weiß es ja auch, wir haben hier 230 volt das heißt wenn ich schon dabei bin eigendlich 230,94irgendwas volt, denn die Nennspannung ist eigendlich 400 volt. und das durch wurzel3 ergibt die rund 231 volt...ich habe nur 220 genommen, weils sich gerade einfacher rechnen lies

Die Frage, was da "besser" sei, ist etwas komisch.

In Schaltbild (a) sind die beiden Glühbirnen in Serie geschaltet. Das hätte zum Beispiel den Nachteil, dass das Licht ganz ausgeht, wenn nur eine der beiden Birnen kaputt geht.

In (b) sind die Glühbirnen parallel geschaltet.

Wichtig wäre aber vor allem noch zu wissen, welche Spannung die Stromquelle liefert und für welche Spannung die Glühbirnen gemacht sind. Schaltet man z.B. zwei hier übliche Glühbirnen (für 220 V) in Serie an eine Stromquelle von 220 V, so bekommt jede einzelne Glühbirne nur 110 V ab und kommt vielleicht überhaupt nicht einmal zum Leuchten !

Deswegen ist die Frage auch nicht komisch. Die serielle Schaltung hat nämlich keinerlei Vorteil in diesem Beispiel.

0

Das rechte natürlich. Das linke ist Nonsens.

Beleuchtungskörper zur Raumbeleuchtung werden immer direkt an den Stromkreis - also parallel - angeschlossen, die Leuchtmittel sind für die volle Netzspannung (bei uns 230 V) ausgelegt. Würde bei Reihenschaltung eine Lampe kaputt gehen, würde auch die andere Lampe dunkel bleiben.

Ausnahme: bei Lichterketten für die Weihnachtsbeleuchtung wurden die Glühbirnchen in Reihenschaltung betrieben. Aber heute werden auch dafür LEDs verwendet, und die werden ebenfalls parallel mit Strom versorgt.
