Welches Bauteil ist der astabile Multivibrator?

Schaltungsberschreibung, Stückliste - (Technik, Elektronik, Elektrik) Schaltplan und Aufbau - (Technik, Elektronik, Elektrik)

2 Antworten

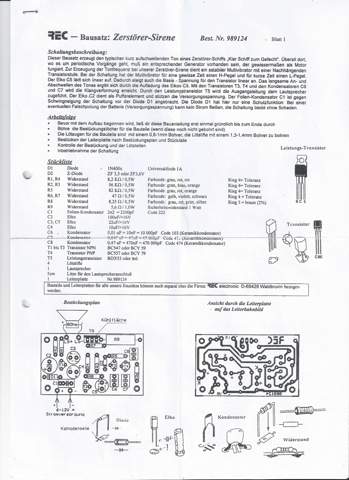

Du betrachtest am besten das Schaltbild. Deine Schaltung besteht aus mehreren Teilen. Links, etwa das erste drittel der Schgaltung ist der astabile Multivibrator, in der Mitte ist eine Filterschaltung die aus dem Rechtecksignal des Multivibrator etwas Sägezahnähnliches macht, und auf der rechten Seite, etwa das letzte Viertel der Schaltung ist ein kleiner Verstärker der den Lautsprecher treibt. Der astabile Multivibrator besteht aus den zwei Transistoren T1 und T2 und den zwei Kondensatoren C4 und C3. Je nach Ladungszustand der Kondensatoren ist ein Transistor durchgeschaltet und der andere Transistor gesperrt, und je nach Schaltzustand der Transistoren werden die Kondensatoren wechselseitig geladen oder entladen. Die Widerstände dienen zum einen zum Einstellen des Stromes durch die Transistoren und zum anderen mit der Kapazität zum festlegen der Lade- und Entladezeit der Kondensatoren.

okey danke

0

Die astabile Kippstufe genannt auch Multivibrator ist auf deinem Schaltplan auf der linken Seite vorhanden. Sie wird immer aus 8 Bauteilen bestehen : je 2 Widerstände, ein Kondensator der am Kollektor des zugehörigen Transistors hängt. Also in deinem Fall T1 und T2 mit darüberliegenden Widerständen und Kondensatoren - Bezeichnungen kann ich leider nicht lesen, da das Bild zu unscharf ist.

Grüße vom userchen
