Wechselstrom OBIT Gleichrichten?

1 Antwort

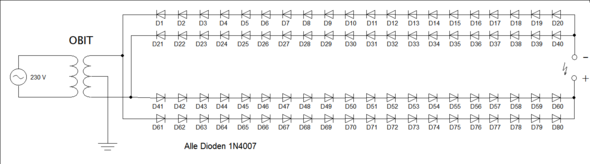

Das Bild zeigt einen praktikablen Schaltplan. Die verwendeten Dioden halten je 1000 V Spitzenspannung und 700 V Dauerspannung aus und sind für 1 A Dauerstrom ausgelegt. Evtl. findest Du auch noch Dioden mit gleicher Spannungsfestigkeit aber geringerer Strombelastbarkeit.

Hochspannungsgleichrichtung - (Freizeit, Strom, Gleichrichten)

GANZ WICHTIG!!! Die Mittelpunktsanzapfung der Sekundäspule des OBIT ist im Gehäuse mit dem Kern des Trafos verbunden. Deshalb muß der OBIT auf jeden Fall mit einem Schutzleiter angeschlossen werden, sonst bekommt man ordentlich eine gewischt, wenn man den Kern berührt.

0
@IMThomas

Weißt du welche Dioden ich nehmen soll ?

Kannst du mir vieleicht helfen ?

lg

0
