Was geschieht hier, bei der Schaltung?

...komplette Frage anzeigen Das hier - (Schule, Technik)

2 Antworten

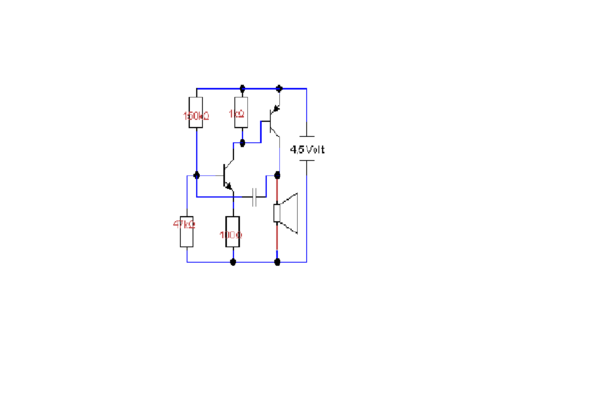

Es handelt sich bei dieser Schaltung um eine astabile Kippstufe (astabiler Multivibrator) mit komplementären Transistoren. Beide Transistoren sind im ständigen Wechsel durchgesteuert oder gesperrt (Schalterbetrieb). Sie erzeugen eine Kippspannung, die durch den Lautsprecher hörbar gemacht wird (Signalton). Für die Ansteuerung der Transistoren sorgt die positive Rückkopplung der Ausgangsspannung über den Kondensator zur Basis des npn-Transistors.

Gruß, H.

Antwort bewerten Vielen Dank für Deine Bewertung

Das ist ein Schwigkreif frag aber lieber deinen lehrer

Antwort bewerten Vielen Dank für Deine Bewertung
