Technisches Zeichnen?
Hilfe
1 Antwort
Du sollst die Schraube und die Mutter nach den DIN-Vorschriften im richtigen Maßstab in die Zeichnung einfügen, so wie es in etwa mit den gestrichelten Linien vorgegeben ist. Diese sollen als Anhaltspunkt dienen.
Was genau ist jetzt deine Frage?
Harvey1102
17.06.2025, 21:27
@Nfghuom
Du hast eine M16 Schraube vorgegeben, also ist dein d=16mm.
Dies kannst du erstmal nehmen, um die Flansche richtig zu dimensionieren (wären also beide ne 24mm hoch)
Somit muss deine Schraube zwischen Kopf und Mutter 48mm lang sein.

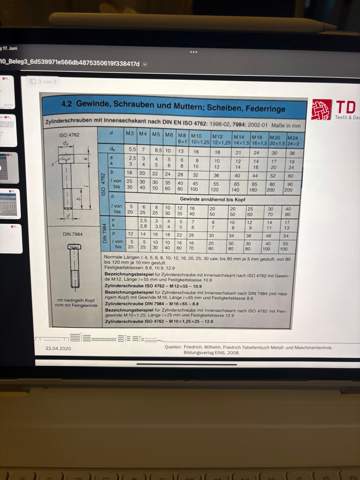

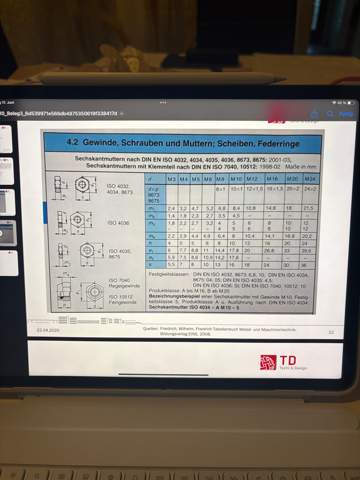

Anhand der Tabellen kannst du ermitteln, wie groß dann der Kopf und die Mutter gezeichnet werden soll.
Du gehst bei der Zeichnung immer von der gestrichelten Mittellinie aus und kannst dann symmetrisch zeichnen.
ja ich verstehe es irgendwie nicht😭
