Strom wird gesucht (Spule)?

 - (Computer, Technik, Mathe)  - (Computer, Technik, Mathe)

4 Antworten

Vom Fragesteller als hilfreich ausgezeichnet

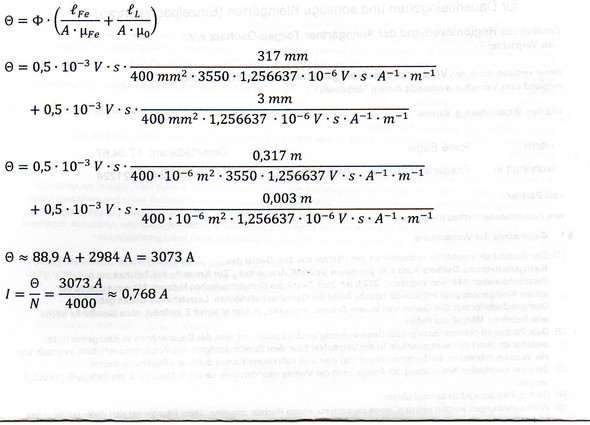

Es ist ein Schuh daraus geworden

 - (Computer, Technik, Mathe)

Hey, danke dir. Wie bist du auf 317 mm(2.Zeile) gekommen? Und wieso steht oben(2.Zeile) nur 1,256637 und nicht 1,256637*10^-6? :D

0
@merry123man

317mm = Länge der Strich-Punkt-Linie minus 3mm Luftspalt = mittere Eisenweglänge.

Lapsus in der zweiten Zeile ! Tippfehler, aber Zehnerpotenz wurde beim Rechnen berücksichtigt. Danke für den Hinweis. Die Konzentration lässt manchmal nach.

0
@Halswirbelstrom

achso ok danke ,also 120+120+80=320-3=317? Aber wieso nicht 120+120+80+80? ...

0
@merry123man

60+60+100+100 = 320 - 3 = 317

120+120+80+80 = 400 ... sind die Außenmaße vom Profil des Fe-Kernes !

0
@Halswirbelstrom

hey, noch ne kurze Frage bei der A=20mm*2cm= 4*10^4 m^2 , 2cm ist ja die Höhe aber was ist dann 20mm? :/

0
@merry123man

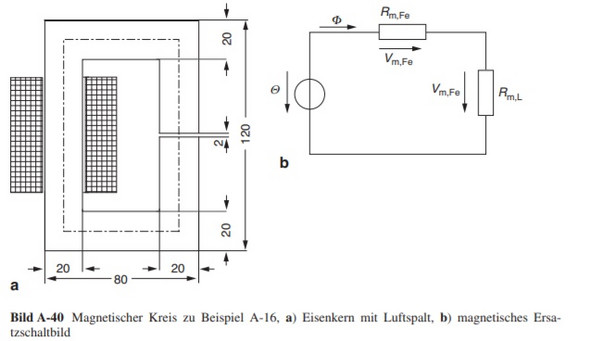

Die Querschnittsfläche des Eisenkerns ist ein Quadrat 20mm x 2cm. Im Bild 3-A 40 ist 20mm die Breite des Eisenkernes.

0

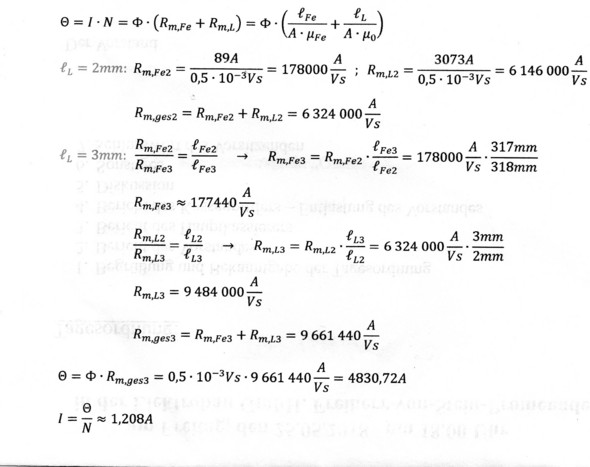

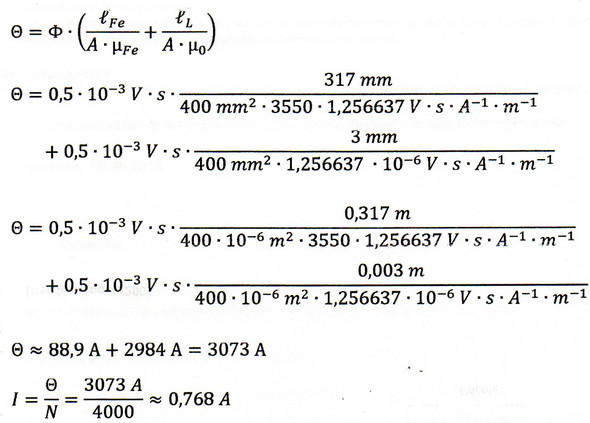

Endresultat (Berichtigung)

Gruß, H.

 - (Computer, Technik, Mathe)

Gruß, H.

 - (Computer, Technik, Mathe)

Hey deine Werte stimmen gar nicht mit der Lösung überein

1
@merry123man

sorry, in der zweiten Zeile ist versehentlich ein falscher Wert eingesetzt worden.

Der Wert 3073 A muss durch 2984 A ersetzt werden. Bin beim Lesen in die falsche Zeile gerutscht. Rechne die Aufgabe bitte mit diesem berichtigten Wert, dann sollte das richtige Ergebnis zustande kommen.

Gruß, H.

0
