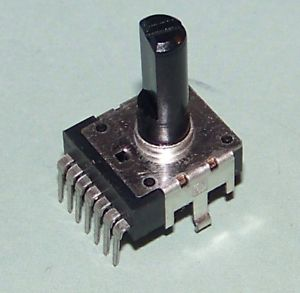

Stereopotensiometer verlöten?

 - (Elektronik, Audio, Elektrotechnik)

7 Antworten

Man kann nicht sagen, ob das ein Stereopotentiometer ist.

Könnte zwar sein, mit 7 Beinen:

  • 1 Anschluss geht aufs Gehäuse
  • je 3 Anschlüsse sind für die beiden Potis
  • Aber das kannst du sehr schnell ausmessen mit einem Ohmmeter
  • und wenn es ein Poti ist, müsste irgendwo im Gehäuse der Widerstandswert aufgedruckt oder eingestanzt sein. z.B. 5K oder 47K oder ähnlich (meist K statt k, oder gar 2x 10K)

Es könnte aber auch ein Impuls-Drehgeber und gar kein Poti sein (ein "Digitalpoti").
Dreht die Achse mehrmals rum oder nur ca. 3/4 einer Drehung?

Erstmal: Es heißt Potentiometer!

An Boxen werden keine Lautstärkeregler angeschlossen. Die kommen immer vor den Verstärker, nicht an deren Ausgang.

Bei 6 Anschlüssen wäre klar, wozu die sind. Welche Funktion der 7. hat, weiß ich nicht. Da hilft nur ausmessen.

Es gibt übrigens nicht DAS Potetiometer. Sie unterscheiden sich in der Linearität und dem Widerstandswert. Ohne diese Angaben ist unklar, ob die dieses Potentiometer überhaupt gebrauchen kannst.

Woher ich das weiß:
Studium / Ausbildung

Durchmessen, wo da was ist.

Der hat doch sicherlich auch eine Bezeichnung (zwecks Datenblattsuche)?

Der 7. Anschluss kann alles mögliche sein:

  • Anschlusspin für die Abschirmung
  • Schaltkontakt
  • ....
  • Sinnlos-Pin (z.B. weil billiger in der Herstellung als ein zusätzliches Gehäuse mit 6 Pins zu produzieren)

PS: So ein Potentionmeter hält nur ein paar Milliwatt aus. Wenn du ihn zwischen Endstufe und Boxen anschließt, dann raucht es ab und es würde auch nicht richtig funktionieren. Der musst vor der Endstufe in das Line-Signal eingebaut werden.

Woher ich das weiß:
Hobby
