Spannung über zwei Widerstände und Leistung berechnen?

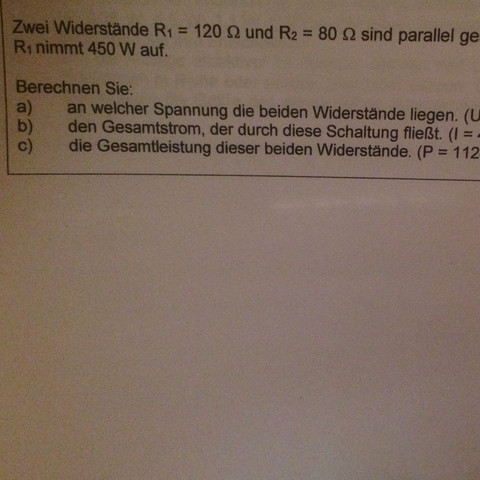

Bild 1 - (Schule, Physik, Widerstand) Bild 2  - (Schule, Physik, Widerstand)

4 Antworten

siehe Physik-Formelbuch

1. U=R*I ergibt I=U/R

2. P=U*I

1. in 2. P=U²/R

Parallelschaltung von 2 Widerständen Rges=R1*R2/(R1+R2)

aus P=U²/R ergibt P1=U1²/R1 ergibt U1=Wurzel(P1*R1)=232,379 V

Pges=U1²/Rges=U1^2*(R1+R2)/(R1*R2)=P1*R1*(R1+R2)/(R1*R2)

Pges=P1*(R1+R2)/R2=1125 W (Watt)

Pges=U1*Iges ergibt Iges=Pges/U1=1125 W/232,379 V=4,84 A

U = √(P ∙ R) = √(450 V∙A ∙ 120 V/A) ≈ 232,38 V

Gruß, H.

Da die Widerstände parallel geschalten sind, fällt über beiden die gleiche Spannung ab.

Diese berechnet sich nach sqrt(P*R).

Ergebnis ist also sqrt(120Ohm*450W) = sqrt(120V/A * 450 V*A)= sqrt(54000 V^2) = 232,379V

Gilt natürlich nur bei ohmschen Widerständen, aber davon wird ja in der Aufgabenstellung ausgegangen.
