Schaltplan bestimmen

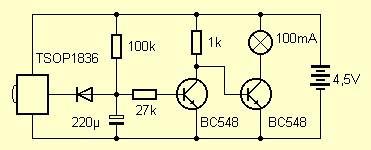

...komplette Frage anzeigen das bild - (Elektronik, Elektrik, Elektrotechnik)

6 Antworten

100 k = 100 Kiloohm

27k = 27 Kiloohm

1 K = 1 Kiloohm

Alles andere weisste ja schon!

Antwort bewerten Vielen Dank für Deine Bewertung
Kommentar von haukepeters
08.10.2011, 14:52

danke ist die diode wirklich standart ???

0

Die angabe an den Widerständen ist natürlich in Ohm.

1k = 1kOhm oder 1000 Ohm

1M = 1MOhm = 1000000 Ohm

Gleichzeitig ersetzt der Buchstabe das Komma, also

4k7 = 4,7kOhm = 4700 Ohm.

Das R bedeutet 1Ohm, also

4R7 = 4,7 Ohm.

Bei den Dioden kann man bei einfachen Aufgaben praktisch jede verwenden. Die 1N4148 ist eine billige, sehr weit verbreitete Diode. Etwas stärker ist die 1N400x Serie. Die vertragen alle 1A, der Unterschied ist wie viel Volt die sperren können. 1N4001 kann am wenigsten sperren, die 1N4007 am meisten. Die Sperrspannung der 1N4001 ist für den Hobbybastler aber in der Regel mehr als genug. Allerdings kostet die heutzutage in der Herstellung genau so viel wie eine 1N4004, daher spart man sich die Lagerkosten und bietet praktisch nur noch 1N4004 und 1N4007 an. Die 1N4148 wird natürlich als billigste weiterhin angeboten.

Antwort bewerten Vielen Dank für Deine Bewertung

Und wenn du einen lieben Brief an den Hersteller des TSOP1836 (Vishay, Heilbronn) schreibst, hast du vielleicht Glück und bekommst einen geschenkt.

Antwort bewerten Vielen Dank für Deine Bewertung
Kommentar von haukepeters
08.10.2011, 15:31

danke für den tip

0

Hallo, nun ist das Bild doch noch erschienen. Die Rechtecke sind Widerstände.

Antwort bewerten Vielen Dank für Deine Bewertung

Die Diode sieht wie ne Standard-Diode aus, bzw. müsste eine sein! Komisch nur das da nix beisteht.......

Antwort bewerten Vielen Dank für Deine Bewertung
Kommentar von haukepeters
08.10.2011, 14:57

und der akku 4,5 volt

0
Kommentar von GSG9Freak
08.10.2011, 14:58

Ja, es handelt sich um eine 4,5 Volt Batterie bzw. Akku!

0

Hallo, das Bild kann ich nicht sehen. 220u sind 220 Mikrofarad. 100k sind 100k Ohm usw.

Antwort bewerten Vielen Dank für Deine Bewertung
