Reihen oder parallel Schaltung?

Reihen oder Parallel Schaltung  - (Physik, rechnen, elektro)

7 Antworten

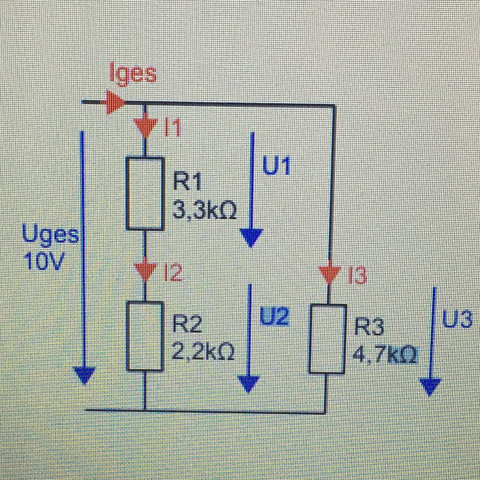

Ist R3 oder R2 Reihenschaltung ?

Was soll das heißen?

Ein Widerstand ist keine Reihenschaltung, sondern kann sich nur mit einem anderen Bauteil in einer Reihenschaltung befinden.

Also was meinst du ?

Jedenfalls:

  • R1 befindet sich in Reihe (in Serie) mit R2
  • Zu der Serienschltung von R1 und R2 liegt R3 parallel.

(R1 + R2) || R3

RGES = (R1 + R2) * R3 / (R1 + R2 + R3)

Was genau soll denn berechnet werden.

R1 und R2 ergeben zusammen eine Reihenschaltung.

Diese Reihenschaltung ist parallel mit R3 geschaltet.

Was möchtest Du wissen?
