Parallelschaltung erkennen

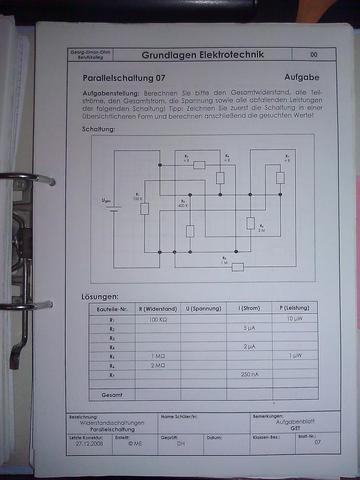

Parallelschaltung - (Elektronik, Schaltung, parallelschaltung)

4 Antworten

Starte beim + Pol der Batterie bis du zum 1. Abzweigungsknoten kommst - dort hägt die 1. Parallelschaltung dran - verfolge den 1. Zweig, dann den 2.Zweig. Jedesmal wenn du dabei auf einen neuen Knoten stößt, verfahre wie gerade beschrieben. Markiere dabei die bereits berücksichtigten Zweige mit einem (Farb-)Stift.

Zeichne Plus und Minus in Rot und Blau nach, dann siehst du es

Ich hab das auch mal auf nem Schmierblatt eben gezeichnet - einfach + und - mit unterschiedlichen Farben nachfahren, dann wirst du schon auf die Lösung kommen - und überrascht sein ;)

Überlege auch, an welchen Widerständen eine Teilspannung und an welchen Widerständen das komplette U abfällt.

Auf bitte kann ich dir auch die Lösung sagen, aber es wäre für dich besser, wenn du es erstmal selbst probierst.

Na dann erstmal ab dafür mit den Buntstiften :D

Kleiner Tipp: + und - kannst du als parallele Linien darstellen, zwischen denen dann die Widerstände liegen. Nach farbiger Markierung sollte es kein Problem mehr darstellen.

Okay, habs nun geschafft. Das mit den Farben ist ein guter Tipp :) Danke Schön. Eine Frage habe ich dann doch noch. Ich habe das alles vereinfacht nochmal gezeichnet und festgestellt, dass keiner der Widerstände ausgelassen wird. Siehst du das auch so? Und die Spannung ist bei der Parallelschaltung überall gleich.

0
@knecht1337

Nein hat er nicht - hat sich nur ein Scherzchen erlaubt, wenn er gesagt hat: "[...] und passt auf die Überbrückungen auf ....[...]"

Auf alle Fälle kannst du ruhigen Gewissens alle Widerstände parallel zueinander berechnen. Das mit den Farben ist ganz nützlich.

Was ich mir noch angewöhnt hatte: Für Strom hab ich immer die Farbe rot, für Spannung die Farbe blau und für restliche Infos (Wirkungsgrad, C, L, R, ...) die Farbe scharz. Damit kann man sich in einem Plan noch besser zurecht finden, gerade wenn es um Berechnungen geht.

VG
