OPverstärker/Integrator Rechnung?

123 - (Mathematik, Physik, Elektronik) 33 - (Mathematik, Physik, Elektronik)

2 Antworten

Vom Fragesteller als hilfreich ausgezeichnet

Hallo, mit Wurzel hat das hier nirgends etwas zu tun.

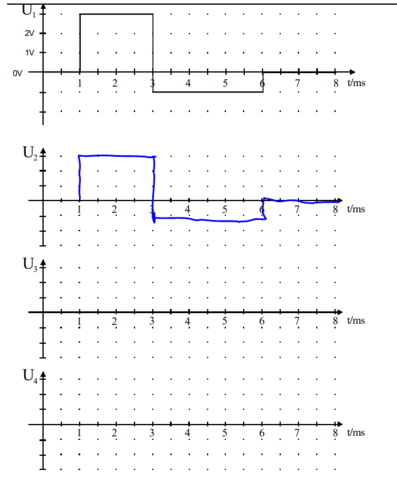

OP2 (für U2) ist ein Spannungsfolger, das hast du richtig erkannt. Aber skaliere die Y-Achse noch, das hast du vergessen - es ist ausdrücklich gefordert, bitte Klausuraufgaben immer genau lesen! Das gibt Punkte-Abzug für nichts und wieder nichts. Es steht nirgends, dass ein Strich der Skala von 1V entsprechen soll.

OP3 (für U3) ist ein idealer (invertierender) Integrator. Zum Zeitpunkt t=0 ist U1 gleich null, also integriert der Integrator auch "nichts", seine Spannung bleibt konstant (also beim angenommenen Startwert null).

Seine Integrationskonstante kannst du aus R5 und C bestimmen.

Die Spannung U3 steigt also linear zum Zeitpunkt 1ms bis 3ms von null auf den minimalen negativen Endwert.

Die Zeitfunktion ist bei konstanter Eingangsspannung eine der Zeit proportionale Größe mit negativem Vorzeichen (der Integrator ist invertierend). Die Variable ist t`= t-1ms und du integrierst t von 1ms bis 3ms, das entspricht also einer Multiplikation mit dem Zeitwert 2ms.

Dieser Endwert ist zugleich die Spannung am Kondensator zum Zeitpunkt 3ms - der neue Startwert ist also ungleich null.

Die Spannung U1 ist zwischen 3ms und 6ms wieder konstant, und zwar -1V. Dieses gibt erneut eine linear mit der Zeit ansteigende Gerade. Die Integrationszeitkonstante ist dieselbe geblieben, aber die Spannung, die nun integriert wird, ist nicht mehr +3V, sondern -1V.

Die Zeitvariable ist T`= t-3ms in diesem Zeitfenster....

Du integrierst nun von 3ms bis 6ms, Startwert siehe oben.

Du erhältst also eine Dreieck-Funktion mit unterschiedlicher Steigung.

U4 (t) ist nun die Ausgangsspannung des Subtrahierers mit 1+(R4 / R5) x U2 - (R4 / R5) x U3.... Also die Überlagerung von Rechteck und erneut invertiertem Dreieck....

Vergiss bei U3 und U4 nicht, die Y-Achse geeignet zu skalieren.

R2 ist ideal nicht erforderlich (wie auch R1). Zur späteren Bias-Strom-Kompensation sollte R2 eigentlich = R3//R4 (R3 parallel zu R4) entsprechen.... Das ist hier nicht der Fall (schlecht für die Praxis mit realen OP´s).

Ich denke, das bekommst du selbst ausgerechnet. Zur Kontrolle, aber nicht zum Abschreiben, kannst du zu #michiwien22 "schielen"... das scheint richtig zu sein.

Ein Tipp für Dich:

Die Übertragungsfunktion, die du sofort durch den Quotienten (1/wC) / R5 erhältst, ist doch die Transformierte deines Zeitintegrals bei konstanter Eingangsspannung.... Das muss sich stets entsprechen zur Kontrolle.

Vielen dank für die aufschlussreiche Erklärung !

0

Das ist ein invertierender Integrator;

U3(t) = -1/τ *  ∫U1(t) dt

τ = R5*C = 1ms



Wenn wir von U3=0V starten (Anfangswert), sinken wir daher innerhalb t=1ms...3ms linear auf

U3(3ms)  = -1/1ms * 3V * 2ms = -6V

Innerhalb t=3ms...6ms steigt U3 wieder linear an auf

U3(6ms) = -6V + 1/1ms * 1V * 3ms = -6V+3V = -3V
