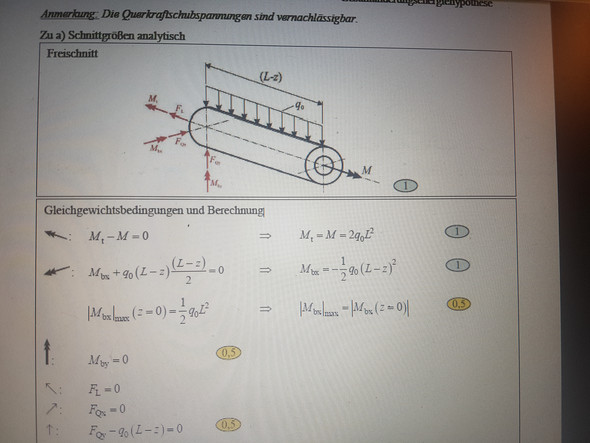

Momentenbilanz im Raum?

 - (Statik, moment, Technische Mechanik)  - (Statik, moment, Technische Mechanik)

3 Antworten

Ich weiß nicht welche Stelle du meinst.

Bei Fqx steht doch dran, dass diese = 0 ist.

Und oben rechnest du ja die Momente aus. Aber für das Moment Mbx benötigst du doch die Streckenlast q0. Zwar hat der linke Teil der Streckenlast kaum Auswirkung auf dein Moment, da es nah beim Angriffspunkt ist, aber je weiter du in z Richtung gehst, desto mehr Einfluss hat dein q0 auf das Moment

Als Tipp vielleicht noch:

Ein Moment ist immer die Kraft, die dein Teil dazu bewegt sich um eine Achse zu drehen.

D.h. das Moment Mbx enthält alle Kräfte, die deinen Zylinder dazu bewegen sich um die x-Achse zu drehen.

0

Die Streckenlast als Kraft wirkt zwar in y-Richtung, ABER das Moment, das sich aus der Streckenlast ergibt, dreht um die x-Achse.

Klar - Kräfte in y-Richtung können keine Momente um die y-Achse bilden.
Versuche es doch mal ?
Da wird nix "angerechnet" - es geht einfach nicht.
