Mechanische Schwingungen - Darstellung?

 - (Physik, Mechanische Schwingungen)

3 Antworten

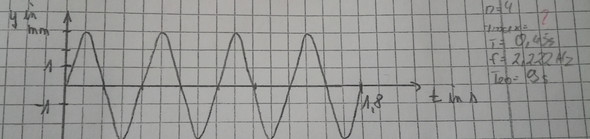

Die y-Achse ist die senkrechte Achse, n ist die Anzahl der Perioden, die
1,8s sind ein Wert auf der x (oder hier: t-) Achse, dieser Wert gibt
die Dauer für 4 Schwingungen an - der y-Wert an dieser Stelle ist 0.

Ich verstehe daher nicht, was du willst.

Die Amplitude kannst du doch ablesen und ist augenscheinlich 3.

3

Ja, da ist der Punkt "es ist augenscheinlich 3"... ist es nun 3 oder wie? Ich meine, man könnte ja bei der Amplitude "8", "12" oder sonste was hinschreiben oder verstehe ich da etwas falsch?

0
39
@Ingmarsohn

Wenn die Achsbeschriftung stimmt, ist es 3 ("augenscheinlich" schrieb ich, da es auch etwa 2.8 sein könnte)

Wenn nicht, gibt es keinen Weg, die Amplitude aus der Grafik herauszufinden.

Das sind 2 Kenngrößen einer harmonischen Schwingung: Frequenz (oder eben der Kehrwert die Schwingungsdauer) und Amplitude. (Eine dritte wäre gegebenenfalls noch die Phasencerschiebung)

Diese müssen bekannt sein oder gemessen werden.

0

Die Amplitude ist laut Wikipedia "die maximale Auslenkung einer sinusförmigen Wechselgröße aus der Lage des arithmetischen Mittelwertes".

Auf Deiner Zeichnung sieht man, daß die Kurve maximal drei Kästchen hoch und auch max. drei Kästchen runter geht. der arithm. Mittelwert scheint also Null zu sein. Laut Beschriftung der y-Achse soll ein Kästchen 1 mm bedeuten. Also ist hier eine Schwingung mit einer Amplitude von 3 mm dargestellt.

41

Ich bin nicht sicher, ob wir hier richtig verstehen, was Du eigentlich wissen willst. Man sieht ja in der Zeichnung, daß hier die Amplitude 3 mm ist, also meinst Du mit der Frage vielleicht etwas anderes.

Ist Dein Problem, daß Du die Kurve zu zeichnen versuchst, ohne zu wissen, welche Amplitude die Schwingung nun wirklich haben soll, und sind die 3 mm nur eine "Notlösung", die Du erfunden hast, weil gar keine Information dazu gegeben ist?

In diesem Fall würde ich die y-Achse einfach anders beschriften. Ich würde die "mm"-Angabe weglassen und stattdessen beim Maximalwert einen Skalenstrich machen mit der Beschriftung "y max".

0

Die Amplitude einer periodischen Schwingung ergibt sich aus (yMax - yMin)/2. In Deinem Beispiel (3 - -3)/2 = 3.

3

Endlich einer mit ner Berechnungsformel! 🤗

0
3

Naja, nur ist das Problem, dass ich nur yMin habe und wie komm ich auf yMax dadurch?

0
3

PS: Und ja, ich weiß dass man, wenn man 2 Werte um einen Unbekannten stehen hat, dass man den Durchschnitt errechnen muss. xD

0
32
@Ingmarsohn

Um die Amplitude einer periodischen Funktion f(x) zu bestimmen, muss man sowohl den minimalen und als auch den maximalen Funktionswert betrachten, denn die Funktion könnte entlang der y-Achse verschoben sein.

yMax = Maximum von f(x), hier offensichtlich +3.

yMin = Minimum von f(x), hier offensichtlich -3.

0
