Länge eines Drahtes

4 Antworten

Vom Fragesteller als hilfreich ausgezeichnet

Dein Ansatz ist ja richtig. Dazu brauchst du noch R=U/I. Jetzt setzt du für Strom I1, für Länge l1 ein, in die zweite Gleichung I2, l2 = l1 - 10. Dann bildest du den Quotienten der Gleichungen. Da fallen dann U, ro, A, raus. Dann löst du nach l auf.

nach l1 auflösen, die 1 fehlte oben.

0

Also so, oder meinst du das anders?

U/i1 = ro * i1/A

und

U/i1-10 = ro* i1-10/A

Dann würde ich das ganze auf ein Binom auflösen und am Ende kommt -5 raus :/

0
@veridos

U/i1 = ro * l1/A

U/i2 = ro * l2/A = ro *(l 1-10)/A

U/i1 / U/i2 = ro * l1/A / ro *( l1-10)/A

jetzt kürzen, alle A, U und ro fallen raus. Dann nach l1 auflösen..... das wärs

0
@jorgang

Dann sieht das ganze bei mir so aus:

i1 / i2 = L1 / (L1-10)

i1 * (L1-10) = i2 * L1

i1 * L1 - 10i1 = i2 * L1

Jetzt müsste ich ja alle L1 auf eine Seite bekommen und das geht nur in dem ich | / L1 rechne und dann kommt

L1 / L1 = i1 * (10i1) / i2

Und L1/L1 = 1 !! :(((

0
@veridos

nee, wenn i1 * l1 - 10*i1 = i2 * l1 bei dir richtig ist, dann geht es weiter mit

i1 * (l1-10) = i2 * l1

ausmultipliziert

i1*l1-10 * i1 = i2 * l1

sortiert

i1 * l1 -i2 * l1 = 10 * i1

l1 = 10 * i1 / (i1-i2)

0
@jorgang

Ohh, wie dumm von mir -.-" Entschuldige.

Ich komme dann aber immernoch auf ein negatives Ergebnis (-613m). Meinst du, ich kann das "-" vernachlässigen, da dieses Minus ja nicht real ist?

0

im prinzip musst du das über die widerstände rechnen. ich habe einfach mal angenommen, dass die angelegte spannung 70 volt beträgt. es ist ja zum querscnitt und dem material nichts angegeben. daher ist das latte, der widerstand des drahtes ergibt sich einfach....

also bei 70 volt komme ich für die volle länge auf 75,25 Ohm, für die gekürzte variante auf 74,85 Ohm. macht für das fehlende stück 0,4 Ohm... also pro meter 0,04 ohm....

teilst du nun die 75,25 durch 0,04 erhälst du die kabellänge...

lg, anna

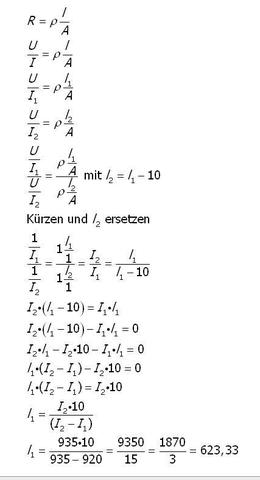

Jetzt habe ich das mal sauber aufgeschrieben und auch die Zahlenwerte eingesetzt. Schritt für Schritt habe ich das hingeschrieben, somit dürfte das nachvollziehbar sein. Ich kann aber nicht garantieren, dass da irgendwo ein Wurm drin ist. Wer den findet, soll das lautstark sagen, dann schäme ich mich.... Siehe Bild, was hoffentlich lesbar ist.

Rechnung Drahtlänge - (Physik, Elektronik, Strom)

Ohh....! Danke, das ist.... Also ich bin überwältigt!

Vorallem, dass du so eine Geduld mit mir hattest, Respekt!

Vielen lieben Dank, Veridos

0
@veridos

Kannst du mir vielleicht noch eine Frage beantworten, einfach für mich zum Verständnis. Warum könnte man nicht auch die 10m zum messen nehmen?? Würde das denn nicht evtl sogar einfacher gehen?

0
@veridos

Im Prinzip geht das auch. Da würde bei angelegter Spannung der Strom in dem kurzen Teil erheblich höher sein als in dem langen Stück. Man würde sehr unterschiedliche Größen vergleichen, und das würde den Fehler gegebenenfalls vergrößern. Aber wie gesagt, das geht auch. Ich denke hier geht es dem Fragesteller eher um die Handhabung der Formeln und nicht um die Praxis. Denn da würde man ein Ohmmeter für beide Messungen nehmen und direkt messen und daraus die Längen bestimmen. Da A und ro nicht bekannt sind braucht man eben eine Referenzstrecke zum Vergleich. Dann hätte ich das kurze Stück als Referenz genommen. Das vereinfacht die Rechnung. Aber der Fragesteller wollte es eben komplizierter.

0
