Kann mir jemand sagen um was für eine PCB-Komponente es sich handelt?

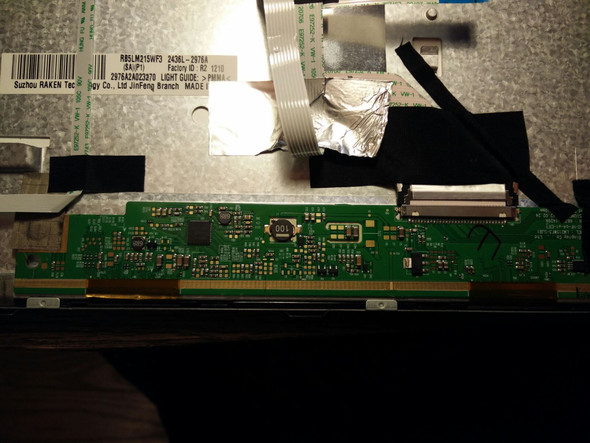

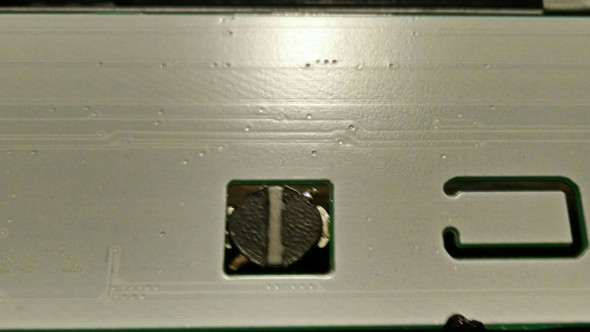

Das Bauteil ist weniger als doppelt so dick wie das PCB - (Computer, Technik, Elektronik) Das ding ist in eine Aussparung in das PCB eingelassen. - (Computer, Technik, Elektronik) Eine Übersicht - (Computer, Technik, Elektronik)

1 Antwort

Das Teil mit der 100 ist ein Widerstand (mit 100Ohm), der normal auch etwas wärmer werden soll, weshalb er auch etwas größer, und sehr luftig eingebaut ist. So wie er aussieht, ist der Widerstand i.O..

Kann trotzdem etwas anderes kaputt sein. Ohne Schaltplan (den hat nur der Hersteller) einer smd-Lötstation, passenden Meßgerät und Ersatzteilen keine Chance, da was zu reparieren.

das ist blöd ich schau was ich machen kann aber wegen der smds hab ich mir schon was ähnliches gedacht

0

Das ist aber kein Widerstand!!

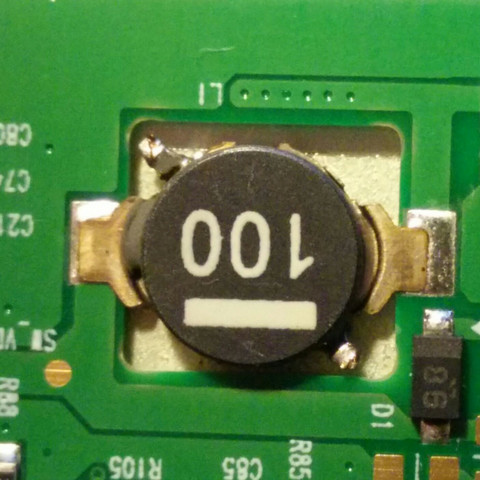

Das Bauteil mit der Beschriftung 100 ist eine Induktivität - auch erkennbar an der Leiterplattenbeschriftung L1.

Optisch sieht die Drossel i. O. aus. In der Regel sind diese auch sehr selten defekt.

Ein klackerndes Geräusch sollte mit den Bauteilen, die auf dieser Platine bestückt sind nicht möglich sein.

Wenn du ein Multimeter zur Verfügung hast, kannst du die Induktivität mal durchmessen. Du solltest einen kleinen Widerstand messen.

Was mir allerdings nicht besonders gefällt ist die Lötung des Bauteiles. Es könnte sein, daß hier etwas wenig Lötpaste aufgetragen wurde.

1
@Chauze

Danke werde ich versuchen muss mir nur nen multimeter besorgen.

könnte ich da einfach noch nen bisschen nach löten oder laufe ich gefahr etwas zu braten?

sorry für die späte Antwort hab das hier etwas verpeilt...
