Kann mal ein Single kanal dvi kabel in eine buchse für dual dvi am pc stecken?

...komplette Frage anzeigen

2 Antworten

Jein. Man muss schon genauer wissen, was es für ein Kabel ist.
Ein DVI-D Single-Link Kabel passt in ein DVI-I oder DVI-D Anschluss an GraKa oder Monitor, weil es weniger Pins hat.
Ein DVI-I SingleLink Kabel passt aber nicht in einen DVI-D Anschluß, weil dieser u.U. keine Aussparungen für die analogen Kontakte hat.

Mit einem SingleLink-Kabel  reduzierst Du aber auch die maximale mögliche Auflösung eines Monitors (sofern dieser DualLink Auflösungen unterstützt)


Bist Du Dir über die Begriffe im klaren ?

"Slot" kennzeichnet i.d.R. einen internen Steckplatz im PC.
Das meinst Du aber vermutlich nicht.

DVI-A ist die 'analoge' Variante (wie früher VGA)
DVI-D ist die 'digitale' Variante (single oder duallink)
DVI-I ist der Kombi aus beiden.

Es gibt Gerätedose (DVI-D) an denen keine Pins für DVI-A vorgesehen sind.  Da passt dann kein Kabel (DVI-A oder DVI-I) welches die Pins für den analogen Anschluss beinhaltet.

https://de.wikipedia.org/wiki/Digital\_Visual\_Interface

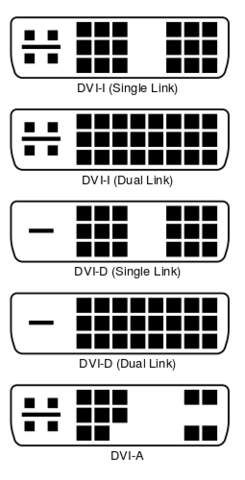

https://upload.wikimedia.org/wikipedia/commons/thumb/c/c3/DVI\_german\_flip.svg/435px-DVI\_german\_flip.svg.png

C1 - C4 sind die 'analogen' Signale. Deren Pins könnten stören ...

Antwort bewerten Vielen Dank für Deine Bewertung
Kommentar von Target100
02.03.2017, 16:19

Es handelt sich um einen alten Acer monitor der Stecker sieht aus wie ein dvi stecker allerdings fehlen in dem Mitte ein paar Pins am Rechner gib es eine buchse mit "durchgehenden löchern und den horizontal Pin der auch am stecker vorhanden ist

0

der Stecker sieht aus wie ein dvi stecker allerdings fehlen in dem Mitte ein paar Pins

Schau mal auf das Bild.

Die entscheidenden Pins sind diejenigen 4 die über bzw. unter dem breiten Pin liegen - diese sind für den analogen Betrieb vorgesehen.
Bei DVI-D SingleLink fehlen diese also im Kabel.

Die Pins in der Mitte sind (wie richtig erkannt) für DualLink zuständig.

Ich gehe aber davon aus, dass Deine Grafikkarte tatsächlich DVI-I DualLink unterstützt und sich mit dem Monitor auf die DVI-D SingleLink Verbindung 'einigen' kann. (Dafür gibt es einen Datenkanal)

 - (Computer, Anschlüsse)
Antwort bewerten Vielen Dank für Deine Bewertung
Kommentar von Target100
02.03.2017, 16:58

Ja die 4 Pins um den breiten sollten fehlen in der GeräteBeschreibung onlinw steht auch was von dvi-d versteckt ich danke für die Hilfe

MfG Target100

0
