Kann das jemand erklären und ausrechnen?

Die Aufgabe - (Schule, Physik, Elektronik)

6 Antworten

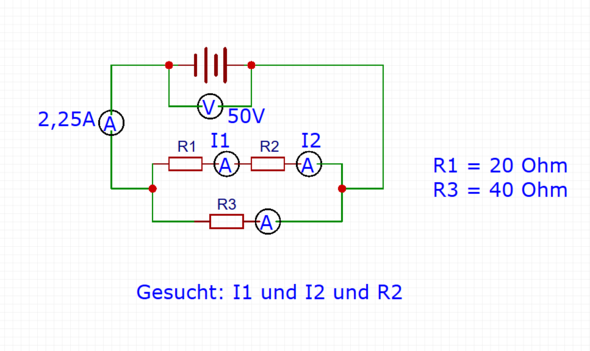

Kippe die Schaltung mal um 90 Grad nach rechts, dann wird deutlich das die beiden Widerstände R1 + R2 parallel zu R3 an 50 V angeschlossen sind. Der Gesamtstrom, durch beide Strompfade, 2,25A beträgt. Der Rest lässt sich leicht mit U/R*I berechnen. I1=I2 weil Reihenschaltung von R1 und R2, parallel dazu R3.

I1 = I2 = Reihenschaltung.

R1+R2= Ersatzwiderstand R1/2

R1/2 *R3 / R1/2+R3= Ersatzwiderstand R1/2/3 = Gesamtwidersatnd

Und dann noch das ohmsche Gesetz ("URI-Dreieck") U = R*I

Formel umstellen und gute Nacht.

Lang ist es her :)

Der Strom I1 und I2 ist der selbe! Da hast du nur unterschiedliche Spannungen. I3 sind 1,25A Dann bleibt dir bei I1 und I2 ein Strom von 1,00A. Da der gesamt Strom 2,25A sind.

Der gesamte Widerstand beträgt 20 Ohm, da du 50V und einen Gesamtstrom von 2,25A hast. Da bleibt bei R2 nur noch 20 Ohm über.

R= U / I

I = U / R

U = R * I

Kann es hinkommrn das r2 gleich 20 ohm ist?

0
@jetzertle

also r1 sind 20 ohm und r2 sind 20 ohm also r12 sind 40 ohm. heisst also an r1 und r2 liegen jeweils 20V an?

0
@jetzertle

Moment! Es ist kein Strom von 2,5 A sondern von 2,25A

bei 50V und einem Strom von 2,25A  R=U/I haben wir R = 22,2222222

1
@TheMinecrafter2

R1 hat 20Ohm R2 hat 30 Ohm Gesamt hat dieser Strang 50 Ohm. 50V / 1 A = 50 Ohm

R3 hat 40 Ohm

50V / 40 Ohm = 1,25A

Resultat:

I 1 = 1A

I2 = 1A

R2 = 30 Ohm

1
