Ist dieser Unterverteiler so in Ordnung?

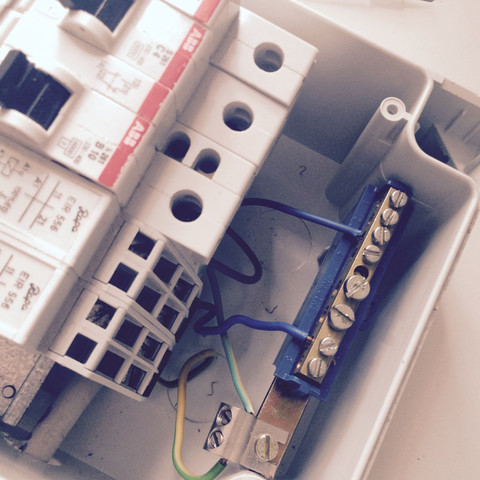

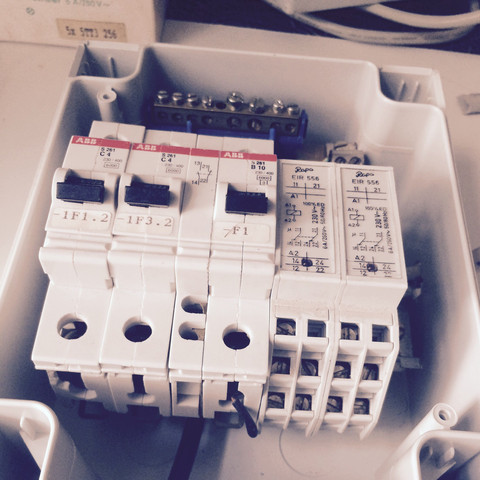

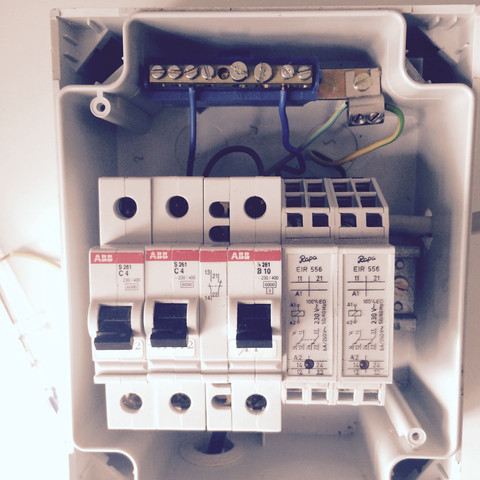

Einphasig verdrahteter ABB B10 Sicherungsautomat  - (Strom, Elektrotechnik, Haustechnik) Nulleiterschiene  - (Strom, Elektrotechnik, Haustechnik) Draufsicht - (Strom, Elektrotechnik, Haustechnik)

3 Antworten

teschnisch machbar. aber ungefähr so sinnvoll wie ein Sandkasten in der Wüste oder eine tiefkühltruhe in der arktis.

du scheinst in deiner box ja wohl zwei 2polige relais zu haben. schmeiß die sicherungen raus, leg die Phase auf kontakt 11 beider relais. den Nulleiter auf kontakt 21 beider relais.

die ausgänge zu den vorschaltgeräten deiner LED Streifen schließt du jeweils an 14 bzw. 24 an.

dann musst du noch eine brücke vom Nulleiter zu den Kontakten A2 der relais machen und brauchst noch zwei reiheneinbauschalter. zur not kannst du die C4 Automaten nehmen. von der Phase aus gehst du damit auf A1 an den spulen...

lg, Anna

Zwar Off-Topic, aber das muss jetzt raus - grad gestern Abend hatten meine Freundin und ich von deinen Antworten (weil du auf eine Ihrer Fragen geantwortet hattest) - und ich muss dir einfach mal ein Kompliment machen! :) Sowohl als ich mit meinem alten Account hier unterwegs war, als auch jetzt mit dem neuen, die Kompetenz deiner Antworten fällt immer wieder positiv ins Auge :)

0

Wenn da nur 60W max. Last sind, dann ist die Sicherung vieeeel zu groß.

Wenn da wirklich ein Sicherungsautomat rein soll, dann muß der 0,5A haben und reicht dennoch für 110W.

FI ist für eine LED- Lichtanlage sinnfrei. Genauso wie die extra Sicherungen. Und: wenn das per SchuKo-Stecker angeschlossen wird - wozu willst du die Phasenlage ermitteln?

Alles klar, das mit dem FI dachte ich mir schon fast.

Phasenlage, damit die Phase auf der Sicherung liegt und nicht auf der Neutralleiterschiene.

0

Weil er die Phase schalten muss, nach den einschlägigen Vorschriften darf der Neutralleiter nicht alleine geschaltet werden. Entweder Phase alleine, oder Phase und Neutralleiter zusammen schalten.
