Impedanz im Wechselstromkreis?

4 Antworten

Vom Fragesteller als hilfreich ausgezeichnet

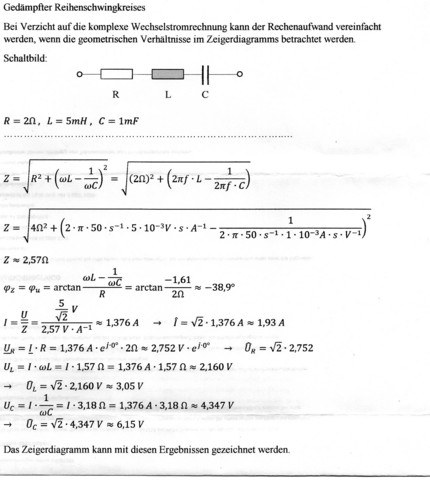

Lösungsvorschlag auf Schulniveau

Gruß, H.

 - (Technik, Technologie, Physik)

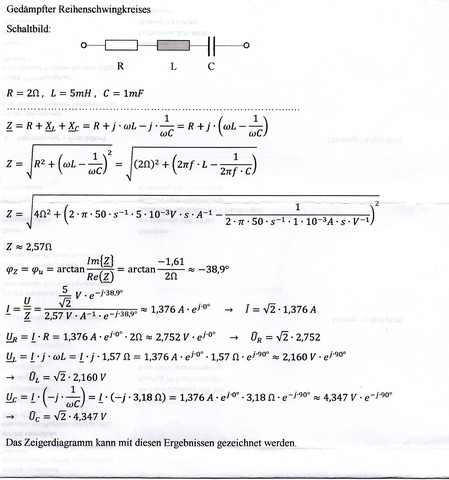

Kleiner Ansatz

Gruß, H.

 - (Technik, Technologie, Physik)

Danke sehr ! Und wofür brauche ich dann die û=5V ?

0
@blmathers

Ich habe üblicherweisen den Scheitelwert der Spannung in den Effektivwert umgerechnet und falls gefordert, am Ende wieder die Effektivwerte in Scheitelwerte umgewandelt.

0
@Halswirbelstrom

Ich verstehe wirklich seeehr wenig von Physik, weshalb ich überhaupt nicht verstehe wie Sie den Winkel ausgerechnet haben. Wie kommen Sie auf die -1,61 ?

0
@blmathers

um ehrlich zu sein, verstehe ich gar nichts :( wenn ich das im Taschenrechner eingebe was Sie oben aufgeschrieben haben, komme ich auf was ganz anderes. Was bedeutet das e und -j wie soll man das eingeben. Und wieso haben sie vor jedem Ergebnis immer eine Wurzel 2 stehen, kann man das nicht gleich zusammenfassen ? Ich bin echt ne Niete in Physik.

0
@blmathers

Wenn du keine Vorkenntnisse in puncto komplexe Wechselstromrechnung hast, die das Rechnen mit komplexen Zahlen voraussetzt, dann wird es an dieser Stelle schwierig mit großartigen Erklärungen das Ganze zu vermitteln.

Bei GOOGLE findest du unter dem Suchbegriff "komplexe Wechselstromrechnung" vielleicht etwas Verwertbares.

1
