Funktion eines Brushlessmotor

5 Antworten

Einfach mal einen PC-Lüfter schlachten, das ist einer der simpelsten Varianten überhaupt.

Im Lüfterrad sitzt die magnetische Polscheibe, am Gehäuse sind zwei Spulen und zwei kleine elektronische Bauteile angebracht.

Das Dreibeinige Teil, ein winziges schwarzes Kästchen mit drei Drähten dran kann man ignorieren, das ist der Tachogenerator der die Drehzahl an den PC meldet, der hat mit dem Lüfter selber nichts zu tun.

Das Kästchen mit den 4 Drähten ist ein Magnetsensor. Je nachdem ob der den Nordpol oder den Südpol der Polscheibe "fühlt" schaltet der eine der beiden Spulen ein. Dadurch werden die Spulen immer im rechten Moment eingeschaltet um den Lüfter durch anziehen der Magnetfelder oder Abstoßung ein stück weiter zu drehen.

Mann man löten kann, kann man sich zwei LEDs (mit 560 Ohm Widerstand) an die Spulen löten und die Position von Nord und Südpol mit Farbe am Lüfterrad markieren. Dazu nimmt man einen Kompass. Legt man strom an und hält das Lüfterrad fest wärend man es langsam dreht, sieht und fühlt man das einschalten der Spulen.

dh

0

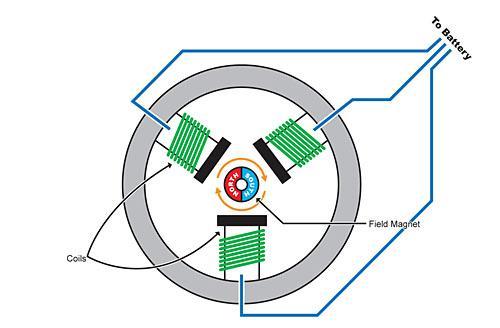

Die Elektromagnete sind außen. Dadurch braucht der Motor keine Kohlen und hat weniger Reibung.

Brushlessmotor - (Elektronik, Motor, Elektrotechnik)
