Für was sind Kabelklemmen bei alleinen Kabeln da?

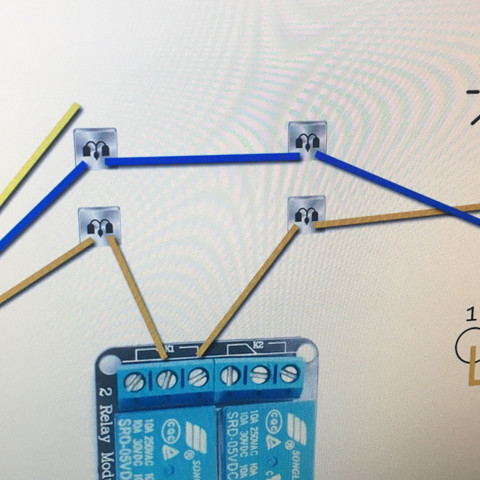

Bild1 - (Technik, Technologie, Elektronik)

4 Antworten

Das kann man anhand des Bildes nur erraten. Woran ist die blaue Leitung angeschlossen? Welche Funktion haben die 2 Anschlüsse an K1?

Ich vermute, dass an den Klemmen irgendein Verbaucher angeschlossen werden soll, jeweils mit N (blau) und gelb (Phase?)

Und ich vermute weiter, dass das Bild nur eine schematische Darstellung sein soll und nicht die tatsächliche räumliche Anordnung zeigt.

Woher ich das weiß:
Studium / Ausbildung

Überlege mal:

Du hast eine Abzweigdose (das ist so ein rundes "Loch" in der Wand mit einem Plastikdeckel drauf, wo Leitungen aufeinandertreffen und wo die Verschaltung hergestellt wird).

Darin befindet sich das Ende einer Leitung, vom Sicherungskasten kommend, wo Spannung drauf ist.

Darin findet sich noch ein Ende einer zweiten Leitung, zur Leuchte gehend.

Was müsstest du jetzt tun, damit die Leuchte Spannung bekommt?

Richtig... Die Adern der Leitungen in der Abzweigdose zusammenklemmen, so dass ein geschlossener Stromkreis zustande kommt.

Und genauso ist es hier. (Warum nun zwei Klemmen, erschließt sich mir auch nicht. Eine würde reichen... vermutlich hat da wieder mal ein Designer ohne tecnischen Verstand diktiert. Dafür ist der PE zu kurz geraten).

Man könnte durchaus eine durchgehende Leitung vom Sicherungskasten zur Leuchte ziehen, den Mantel auf höhe der Abzweigdose abschälen und dann nur die spannungsführende Phase durchtrennen, um einen Schalter einzubauen. Das ist aber ziemlich unpraktisch...und wenn an derselben Abzweigdose noch was anderes angeschlossen werden soll, musste eh alle Adern durchtrennen, um die Abzweigung herstellen zu können.

Bitte nicht an der Elektroinstallation herumbasteln. Das dürfen nur Fachleute.

Woher ich das weiß:
Hobby

Hi,

bin auch kein Fachmann. Ich würde aber behaupten, dass diese "Kabelklemmen" eher für das Optische gebraucht wurden. Also quasi damit die Kabel nicht durch das ein oder andere Bauteil gelegt werden müssen.

Regards,

LifeArtist
