elektrotechnik maschengleichungen eines schaltbildes erstellen?

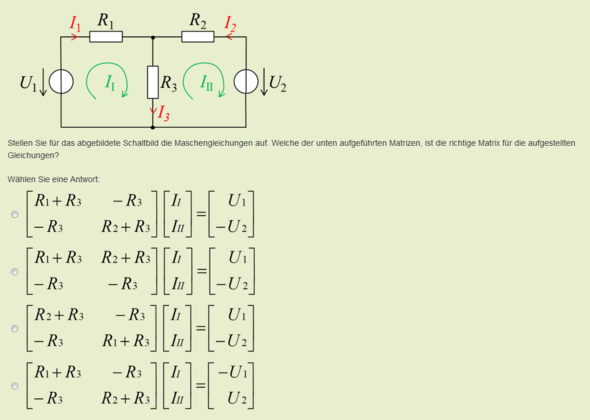

...komplette Frage anzeigen die aufgabe - (Elektrotechnik, Maschengleichungen)

1 Antwort

Hier bietet sich die Umlaufanalyse an:

1.Stromquellen in Spannungsquellen um-

wandeln, falls nicht möglich: Strom-

quellen zwingend in die Verbindungs-

zweige legen.

2

Definition eines vollständigen Baums:

Alle unabhängigen Ströme in die Ver-

bindungszweige legen. Übrige Zweige

sind Baumzweige.

3

Bestimmung der Umläufe und der zu

jedem unabhängigen Strom gehören-

den Umlaufwiderstände. Eintrag in das

LGS.

4

Bestimmung der Kopplungswiderstän-

de, vorzeichenrichtiger Eintrag in das

LGS:

positiv,

wenn die zugehörigen Umlauf-

ströme gleichgerichtet,

negativ,

wenn sie entgegengesetzt

sind.

5

Eintrag der Spannungsquellen auf der

rechten Seite des LGS in den Zeilen der

zugehörigen Umläufe:

positiv,

wenn die zugehörigen Um-

laufströme entgegengerichtet,

negativ,

wenn sie gleichgerichtet sind.

Antwort bewerten Vielen Dank für Deine Bewertung
Kommentar von Monsieurdekay
22.11.2015, 15:17

Kleine Anmerkung: Ein vollständiger Baum verbindet alle Knoten miteinander (ohne Überschneidungen)... Verbindungszweige sind die Zweige, die an den Baum angrenzen. Das ist aus der Formelsammlung Grundlagen der Elektrotechnik I (Universität).. Ich hoffe, du kannst etwas damit anfangen^^

0
