Blockschaltbild Vereinfachen

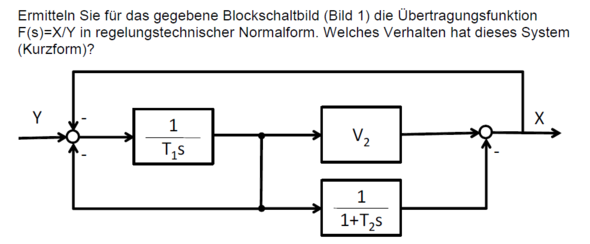

Blockschaltbild - (Elektrotechnik, Regelungstechnik, Blockschaltbild)

1 Antwort

Zunächst zeichnest du das Blockschaltbild gedanklich etwas um, so wie im angehängten Bild.

Dann berechnest du die Übertragungsfunktionen der gestrichelten Blöcke von innen nach außen.

Hinweis zur Berechnung der Übertragungsfunktion - (Elektrotechnik, Regelungstechnik, Blockschaltbild)
