Angestelle Lagerung (O-Anordnung) Festigkeitsnachweis

Welle - (Studium, Mechanik, Maschinenbau)

1 Antwort

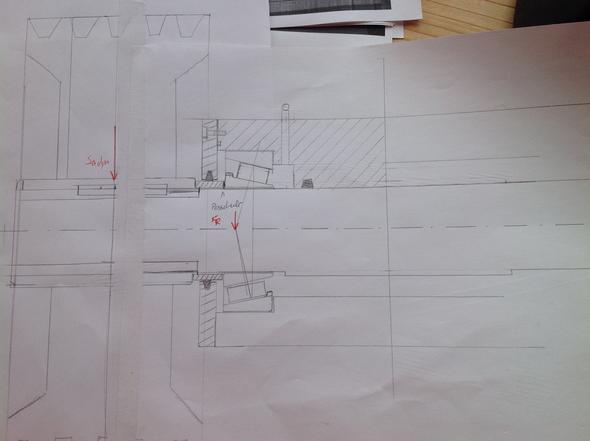

Es ist der Vorteil der O-Anordung, dass man die Stützweite der Lager vergrößert und damit, wie z.B. hier im Fall von einer außen angreifenden Querkraft die rechnerische Belastung geringer wird, weil man eben den Lagerreaktionspunkt entsprechend näher ansetzt. Die Annahme ist also richtig. Auf der Skizze fehlt aber noch das zweite Lager, das entgegengesetzt angeordnet sein muss. Wenn das sehr weit entfernt ist (großer Lagerabstand), ist diese Wirkung bezüglich der Lagerkräfte aber eher untergeordnet. Es kann dann eher Fertigungs- oder Montagegründe geben für die O-Anordnung. In der Skizze fehlt aber die axiale Befestigung des Lagerinnenrings, weil nicht zu erkennen ist, wie die Riemenscheibe axial gesichert ist. Damit wird auch ein Nachteil der O-Anordnung klar, denn die zusätzlichen Axialkräfte müssen berücksichtigt und aufgenommen werden. Viel Erfolg

Vielen Dank für deine Antwort. Vielleicht könntest du mir nochmal weiterhelfen. Das ganze ist symmetrisch (auf der rechten Seite 2te Riemenscheibe und 2. Lager) und die Riemenscheibe bzw. die Vorspannung der Lager soll über eine Endscheibe am Ende erfolgen.

Die von außen angreifende Axiallast ist mit 100N im vergleich zur Radialkraft auf der Riemenscheibe (Sa= 8000N) sehr gering.

Ist dann die äquivalente Lagerpelastung P einfach die Radialkraft oder? Die Axialkraft die durch die Vorspannung entsteht muss ja eig. nicht berücksichtigt werden oder, da sie ja zu keinem Biegemoment führt?

Gruß

0
@Frankjo12

Die Vorspannung führt auch zu einer Lagerbelastung und muss daher auch mit berücksichtigt werden.

nebenbei bin ich bei solch einem großen Lagerabstand kein Freund von dieser Lageranordnung. Eine definierte Fest-Los-Lagerung fände ich angenehmer.

0
