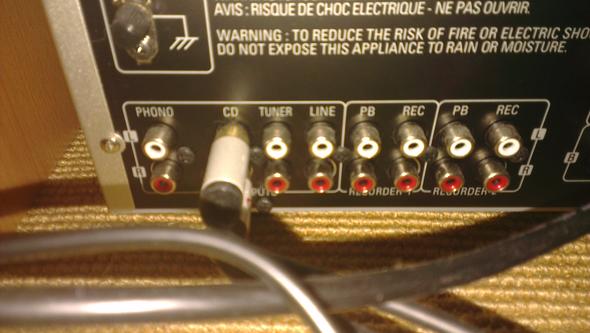

Guten Abend weiß einer wo ich das Chinch Kabel bei dem Verstärker im beigefügten Bild anschließen soll um meinen Subwoofer zu betreiben ?

Verstärker Anschlüsse - (Technik, HiFi)

6 Antworten

Vom Fragesteller als hilfreich ausgezeichnet

Du kannst den Subwoofer über ein geeignetes y-Kabel (inkl. Widerstände zum Schutz des Verstärkers), oder eben nur an einen Ausgang an den mit Rec (Ausgang für Aufnahme mittels Tonband / Cassettengerät) anschließen.

Aber dann gibt es keine Lautstärkeregelung, sondern immer nur Maximallautstärke. Deshalb braucht dann dein Subwoofer einen eigenen Lautstärkeregler.

Bessere Verstärker haben zusätzliche Ausgänge Pre-Out und Eingänge Main-In, über die Vor- und Endstufen gekoppelt werden. Da ließe sich dann Dein Subwoofer bequem dazwischen schalten.

das sind doch die EINgänge für diverse geräte, die du über den verstärker betreiben kannst. lautsprecher und subwoofer werden an lautsprecher-AUSgängen angeschlossen. falls dein verstärker einen ausgang für einen subwoofer hat, dann dort. ansonsten: fehlanzeige

Den kann man an einen der beiden REC R+L Kombinationen anschließen. 1. und 3. von Rechts.


4

Danke für die antwort
