Frage von General001, 44

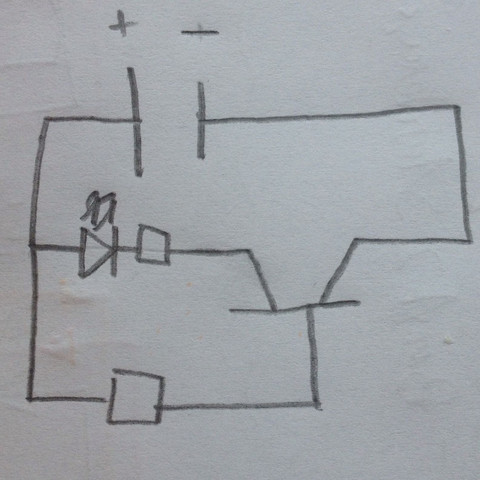

Wird ja auch ein Strom verstärkt oder wird der Transistor hier nur als Schalter verwendet?

Wenn ich einen Strom mit den Transistor verstärken möchte benötige ich doch zwei Schaltkreise einen über die Basis der andere über den Kollektor und Emitter.

Expertenantwort
von realistir, Community-Experte für Elektronik, 22

Tja du scheinst auch nur das nach zu plappern, was allgemein so vor geplappert wird. ;-) Selber denken wurde anscheinend abgeschafft ;-)

Wozu brauchst du für so eine Schaltung einen Transistor, frage ich dich mal ganz genau?Bei solchen Dingen ist der Transistor völlig überflüssig, den könnte man weg lassen.

Denn so wird in die Basis ein kleiner Strom eingespeist, damit ein entsprechend größerer Kollektorstrom fließen kann und somit die Led in diesem Stromkreis leuchten kann. Die LED kann aber auch ganz ohne Transistor leuchten, ich sehe bei dieser Schaltung keinerlei Sinn für den Transistor und den Basiswiderstand. Was also soll das hier?

Kommentar von Leerlaufprozess ,

sehe ich auch so, zudem ist nichtmal eingezeichnet wo der emitter ist und auch fehlen genaugenommen sämtliche bezeichnungen

Kommentar von realistir ,

Naja, wo da Kollektor und Emitter sein soll, lässt sich noch erahnen. Schließlich ist die Spannungsquelle eingezeichnet. Er oder Sie wird gerade mit solchem Thema, solchen Betrachtungen angefangen haben. Das wollen wir mal berücksichtigen ;-)

Kommentar von Leerlaufprozess ,

ob das eine nun ne LED oder eine Fotodiode sein soll ist mir gerade auch noch ein rätsel

Kommentar von naaman ,

Nun ja, eine Fotodiode wird es wohl eher nicht sein, denn die würde sich im Basiskreis besser machen, als im Kollektorkreis. Daher tippe ich auf eine LED mit Vorwiderstand. Dennoch ist die Schaltung tatsächlich überflüssig.

Kommentar von realistir ,

hast du genau hingeschaut?

Erstens ist die LED im Kollektorkreis eines NPN Transistors. Das geht klar aus der Betriebsspannung hervor.

Zweitens gibt es an der LED gezeichnete Pfeile, die in welche Richtung zeigen? Von der LED weg, oder zu einer evtl Fotodiode hin?

Schau nochmal genauer hin!
Sinn macht die Schaltung sowieso keinen, denn die LED leuchtet immer, sobald Betriebsspannung anliegt. Deswegen hätte man den Transistor auch gänzlich weg lassen können.

Antwort
von weckmannu, 6

Auch wenn der Transistor als Schalter verwendet wird, gibt es 2 Ströme, einen Steuerstromkreis in die Basis und einen Stromkreis zwischen C und E, wobei im günstigen Fall die Spannung zwischen C und E fast Null ist.
