Frage von GreenFire6, 58

Wie heißen diese 3 elektronen Bauteile?

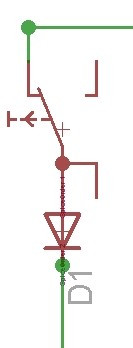

In "Bild 1" meine ich nicht die Diode ^^ In "Bild 2" handelt es sich glaube ich um einen Taster, bin mir aber nicht sicher

Antwort
von RainerB76, 21

Ist schon etwas länger her bei mir...

Im dritten Bild ist die Bezeichnung K. K steht für ein Relais oder Schütz. Zudem sind die Pins gekennzeichnet. Die Abschlüsse 8,9 und 10 vom K1.

Das erste Bild ist leider etwas knapp geschnitten, meiner Meinung ist das nicht vollständig. Eine gestrichelte Linie mit einem "T" so wie oben links zu sehen stellt meiner Meinung nach, soweit ich mir erinnern kann ein Bedienelement dar, und zwar mit dem Halbkreis in der gestrichelten Linie als einschalt- oder ausschaltverzögert. Genaueres kann man nicht sagen, da meiner Meinung nach das erste Bild oben abgeschnitten ist und man nicht erkennen kann ob das Schaltelement in Ruheposition offen oder geschlossen ist.

Aber es werden sicherlich noch Antworten kommen von welchen die noch im Beruf arbeiten und/oder deren Ausbildung noch nicht so lange her ist. Die können Dir sicherlich mehr sagen...

Kommentar von RainerB76 ,

Ach ja... Bild öffnen wäre eine Möglichkeit, dann sieht man es auch vollständig...

Das ist meines Wissens nach ein Wechsler, bei dem ein Korrespondent blind ist. Also fungiert er als Öffner und unterbricht den Kreis zur Diode. Ein Schalter der verzögernd den Kreis zur D öffnet.

Antwort
von YankoCBR, 18

Das dritte Bild ist ein Relais oder ein Schütz. Der gezeichnete Kontakt ist ein Wechslerkontakt.

Antwort
von noskill187, 25

1 und 3 sind meines Erachtens Wechselschalter (wobei er bei 1 lediglich als Schalter zu agieren scheint - die 2. Leitung scheint ins Nichts zu führen) - bei 2 kann ich auch nur raten, hätte aber behauptet dass es sich um eine Art Verbraucher handeln müsste (da diese eigentlich für gewöhnlich als Kreis (mit zusätzlichen Symbolen/Buchstaben) dargestellt werden). - Ist aber in dem Fall lediglich geraten.

Antwort
von michele1450, 39

erste ist eine Diode zweite weiß ich jetzt nicht Dritte Wechselschalter.

Kommentar von GreenFire6 ,

ich meinte nicht die diode in bild 1 ^^

Kommentar von michele1450 ,

der wechselschalter über der diode?

Kommentar von GreenFire6 ,

Jo^^ Ist n' Wechselschalter....danke :-D
