Frage von Deichgrav, 41

Wie funktioniert dieser led RGB Controller?

In Diesem video gibt es z.B effekte wie, das an einem LED strip eine diode anders leuchtet als die andere. Wie ist es möglich mit einem 4-pin kabel eine bestimmte diode anzusteuern? und könnte ich den selben effekt bekommen wenn ich ein 2 m rgb strip von amazon anschließe?

https://youtu.be/5f80fo4omKU

Antwort
von Aimbuster, 27

Das Geheimnis an diesem Led Stripe ist die LED an sich.

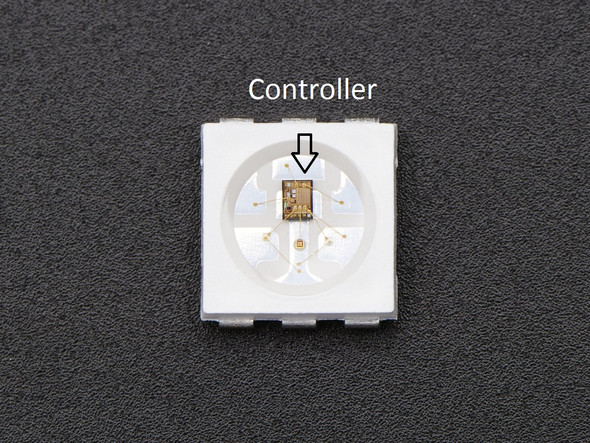

Es ist nämlich keine gewöhnliche LED sondern eine , die einen Controller Chip bereits integriert hat.

Die Datenübetragung erfolgt Seriell.  2 Kontakte  für die Spannungsvorsorgung 2 für die Daten.

Es gibt verscheidene " Digitale Led" Typen. Der bekannteste sollte je doch der

Typ  WS2812 sein. also zb einen Led stripe mit ws2812 Led´s

Diese benötigen natürlich auch einen Controller der dieses Datenprotokoll unterstüzt.

Davon gibt es viele einie Modelle am Markt.

Als Tipp:  Einige Händler deklatieren einen solchen Stripe als "Digitaler Led Strip"

Viel Erfolg
